图解TCP协议

发表于 分类于 阅读次数：

这篇文章讲述网络报文从网卡 NIC （network interface controller）接收，再到操作系统网络协议栈处理，最后到用户程序接收报文处理报文的简化过程，希望能对TCP协议进行一个整体、概括性的总结。

1. 网络子系统

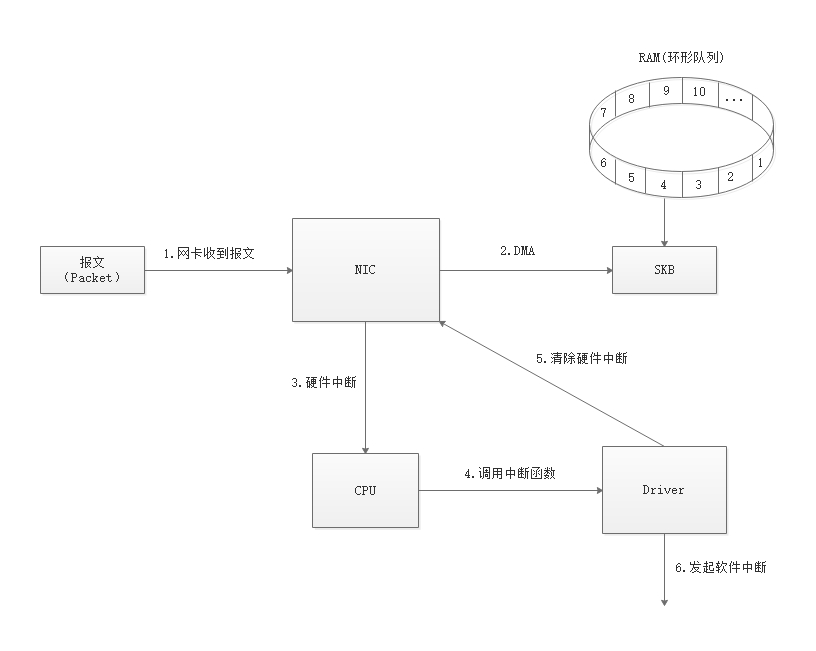

从网络中发送过来的网络报文首先到达网卡 NIC，使用 DMA 技术将报文拷贝到内存中，再发起中断请求 CPU 进行中断处理，CPU 调用驱动中的方法处理网络报文，处理完毕之后传给网络协议栈处理，如流程如下图所示：

data-received

  1. 网卡 NIC 从外部网络收到报文；
  2. 网卡 NIC 通过 DMA 技术直接将报文拷贝到 RAM 中，以 SKB(Socket Buffer)结构存储。NIC 一般都会在 RAM 中申请一个环形的接收队列，代表了接收的能力（同时也会发送环形队列，用于报文的发送）；
  3. 网卡 NIC 向 CPU 触发一次硬件中断，通知有报文需要处理，如果只有一个 CPU，没有其它选择；如果是多 CPU 的情况，会涉及到 CPU 的选择，后面我们会进行讲述；
  4. CPU 处理中断，调用 NIC 驱动注册到内核中的的中断处理函数，在这里我们以 NAPI 为例（NAPI 合并 IRQ(Interrupt ReQuest),减少中断次数）；
  5. 中断处理函数会关闭中断，后续报文直接由拷贝到内存中，避免后续报文重复触发中断；
  6. 触发软中断，进行报文处理，中断处理包含两个阶段：1）硬件中断，响应 NIC 中断信号，触发软件中断；2）软件中断，由专门的内核线程来执行，网络报文的处理是由软件中断来执行。

上面的流程是简要的一个流程，有些知识链条是断裂的，下面将补充三个知识点：1）软件中断；2） NIC 与环形队列的关系；3） CPU 的选择问题。

1.1 软件中断

在设备驱动中，一般通过中断的方式告诉 CPU 数据已经准备好，可以来取数据了。在内核中，中断处理函数优先级非常高，同时会阻塞其它中断处理。所以要求硬件中断处理函数必须尽可能快、效率尽可能高。为了减少中断处理时间，引入了软件中断，将复杂的处理延迟到软件中断中处理，如网络报文的处理，而在硬件中断中触发软件中断。

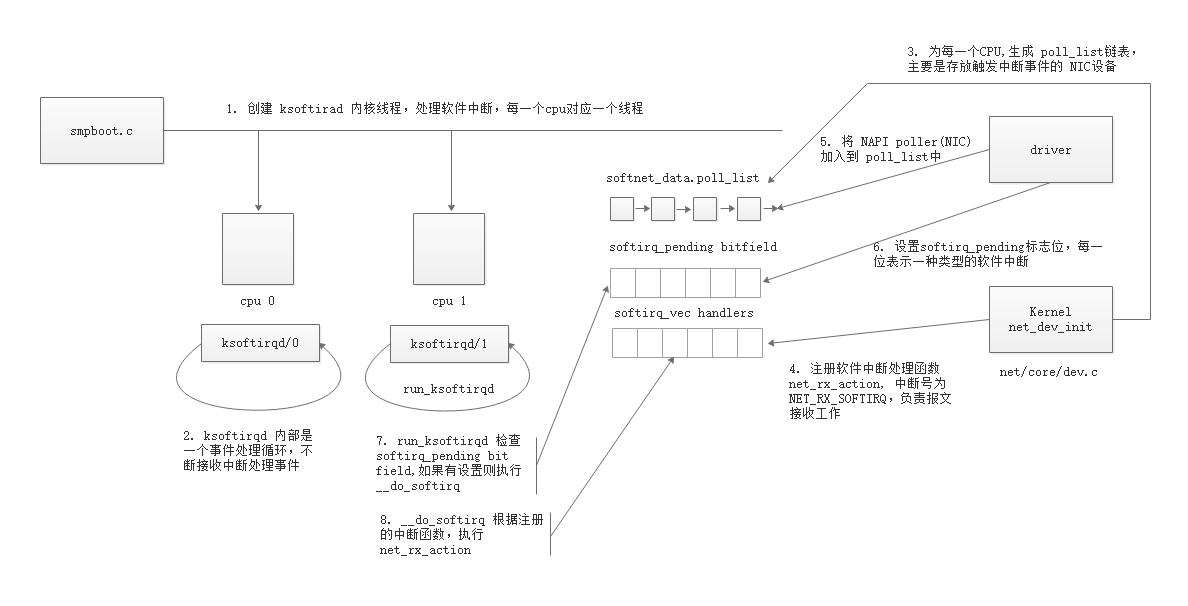

系统在启动时，会为每一个 CPU 分配一个内核线程 ksoftirqd 线程，专门处理软件中断，目前能够处理的软件中断有6个，其中网络处理的有两个，分别是接收中断 NET_RX_SOFTIRQ 和 发送中断 NET_TX_SOFTIRQ。这两个中断在net_dev_init方法中注册到内核。初始化的流程如下所示：
softirq

  1. 系统启动时，创建 ksoftirad 内核线程，处理软件中断，每一个 CPU 对应一个线程；
  2. ksoftirqd 内部是一个事件处理处理函数 run_ksoftirqd，不断接收中断处理事件；
  3. 驱动为每一个 CPU 生成 poll_list 链表，主要是存放触发中断事件的 NIC设备；
  4. 注册软件中断处理函数 net_rx_action, 中断号为 NET_RX_SOFTIRQ(同时也会注册NET_TX_SOFTIRQ)，负责报文接收工作；
  5. 收到报文时，驱动为将触发中断的 NIC 加入到 CPU 的 poll_list中；
  6. 驱动设置 softirq_pending 中的 NET_RX_SOFTIRQ 标志位，表明需要处理 NET_RX_SOFTIRQ 中断；
  7. run_ksoftirqd 检查到 softirq_pending 标志位，如果有设置标志位，执行 __do_softirq 函数；
  8. __do_softirq 查找到 NET_RX_SOFTIRQ 对应的中断处理函数 net_rx_action，并执行该函数，处理报文的接收。

1.2 RSS

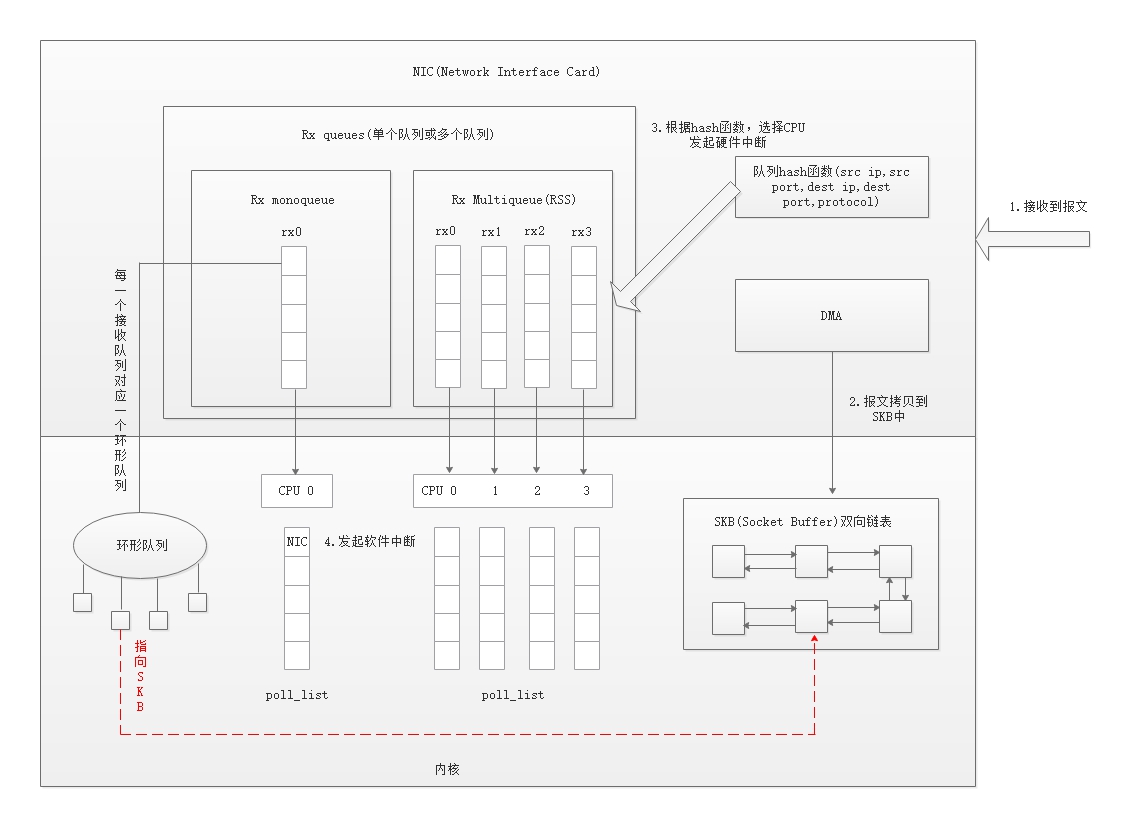

在多核的系统中，为了充分利用多核处理的优势，提高网络处理的吞吐量，NIC 引入了 RSS(Receive Side Scaling) 或 multiqueue 的技术。这种技术将 NIC 接收队列抽象为多个队列，每一个队列分配一个唯一的中断号，再将队列与某个 CPU 建立映射关系。输入的报文根据 NIC中的 hash 函数（根据Src ip, Src port, Dest ip, Dest port, Protocol）负载到指定的接收队列中，再根据对应的中断号触发硬件中断，后续的报文者将由指定的 CPU 来处理，整体的流程如下图所示：
RSS

  1. NIC 接收到外部报文；
  2. 使用 DMA 技术将报文拷贝到 SKB 双向链表中；
  3. 使用 hash 函数，将该报文负载到指定的队列中，将触发中断，每一个接收队列都对应一个环形队列，有大小的限制，超过容量之后，报文会丢弃；
  4. 在硬件中断中处理软件中断，与上面的内容一致。

如果支持 RSS 的话，NIC 为每个队列分配一个 IRQ，通过 /proc/interrupts 进行查看，如下所示：

1
2
3
4
5
6
$ cat /proc/interrupts
           CPU0       CPU1       CPU2       CPU3
 56:   20209820    4671909   34469139    1896297   PCI-MSI-edge      ens160-rxtx-0
 57:    3259205    5165620    2125138    4534929   PCI-MSI-edge      ens160-rxtx-1
 58:    5883233   10958192    2339523   22326712   PCI-MSI-edge      ens160-rxtx-2
 59:    4307729    2329793    9003652   25191926   PCI-MSI-edge      ens160-rxtx-3

可以看到，中断号 56~59 分别分配给了 4 个队列，通过 /proc/irq/IRQ_NUMBER/smp_affinity 设置某个中断由某个 CPU 触发，我们可以查看中断号 56 的配置情况。

1
2
$ cat /proc/irq/56/smp_affinity
4

0 号 CPU 的掩码是 0x1 (0001)，1 号 CPU 掩码是 0x2 (0010)，2 号 CPU 掩码是 0x4 (0100)，3 号 CPU 掩码是 0x8 (1000) 依此类推。4 表示使用 CPU 2，另外可以查看或配置环形队列的长度。

1
2
3
4
5
6
7
8
9
10
11
12
$ ethtool -g ens160
Ring parameters for ens160:
Pre-set maximums:
RX:             4096
RX Mini:        0
RX Jumbo:       4096
TX:             4096
Current hardware settings:
RX:             256
RX Mini:        0
RX Jumbo:       128
TX:             512

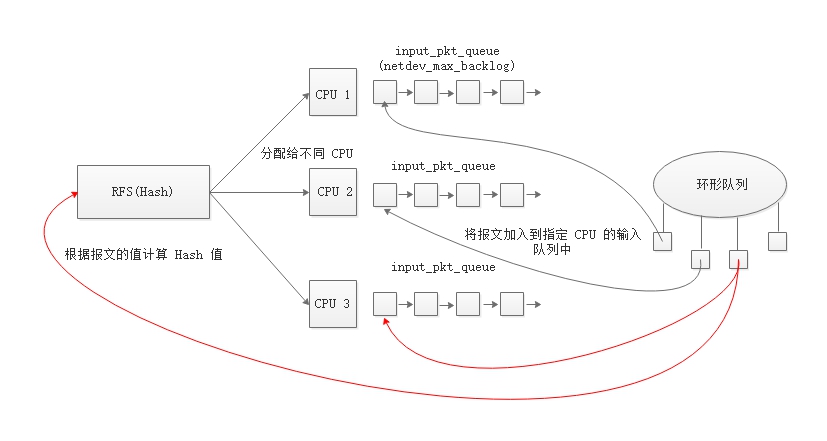

在 NIC 中引入 RSS 技术，有效地提高了网络处理的吞吐量。如果硬件不支持 RSS 技术，内核提供了 RPS(Receive Packet Steering) 技术，通过软件的技术来实现多核处理网络报文。PRS 技术的原理是：硬件中断只由一个 CPU 处理，然后根据报文计算 hash 值并负载到特定的 CPU 上，通过 Inter-processor Interrupt(IPI) 通知特定的 CPU 来进行软件中断处理。 Receive Flow Steering(RFS) 一般和 RPS 配合一起工作。RPS 是将收到的报文分配到不同的 CPU 以实现负载均衡，保证同一个 Flow 的数据包都由一个 CPU 处理，类似会话绑定的技术。

RPS

可以通过 /proc/sys/net/core/netdev_max_backlog 查看 netdev_max_backlog 的默认值。

1
2
$ cat /proc/sys/net/core/netdev_max_backlog
1000

1.3 报文处理

上面的内容讲述了硬件中断的相关内容，接下来进入软件中断的处理流程，其流程（以NAPI为例）如下所示：
net-rx-action

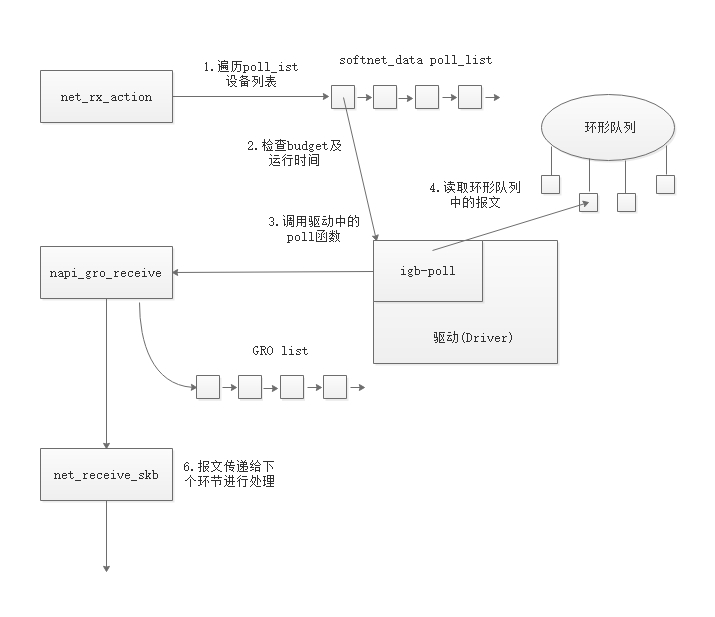

net_rx_action 函数处理当前 CPU 中设备列表中的设备( NAPI poll structure)，这些设备主要来自两个地方：1）驱动中调用 napi_schedule 方法加入；2）使用 Inter-processor Interrupt 方法加入（RPS），具体流程如下：

  1. 遍历当前 CPU 的设备列表 poll_list，处理所有的 NAPI 设备；
  2. 检查 budget 及软件中断的运行时间，避免处理函数占用过多的 CPU 时间，控制 budget 可以影响执行的时间，它可以通过 net.core.netdev_budget 参数进行配置；
  3. 调用驱动中注册的 poll函数，在 igb 驱动中调用的是 igb_poll 函数；
  4. poll 函数读取环形队列中的 packet ；
  5. 如果设备支持 GRO，则需要调用 napi_gro_receive 函数，Generic Receive Offloading(GRO) 是 Large receive offload 的一个实现，LRO 就是在收到多个数据包的时候将同一个 Flow 的多个数据包按照一定的规则合并起来交给上层处理，这样就能减少上层需要处理的数据包数量；
  6. 报文传给 net_receive_skb，进行下一步处理。

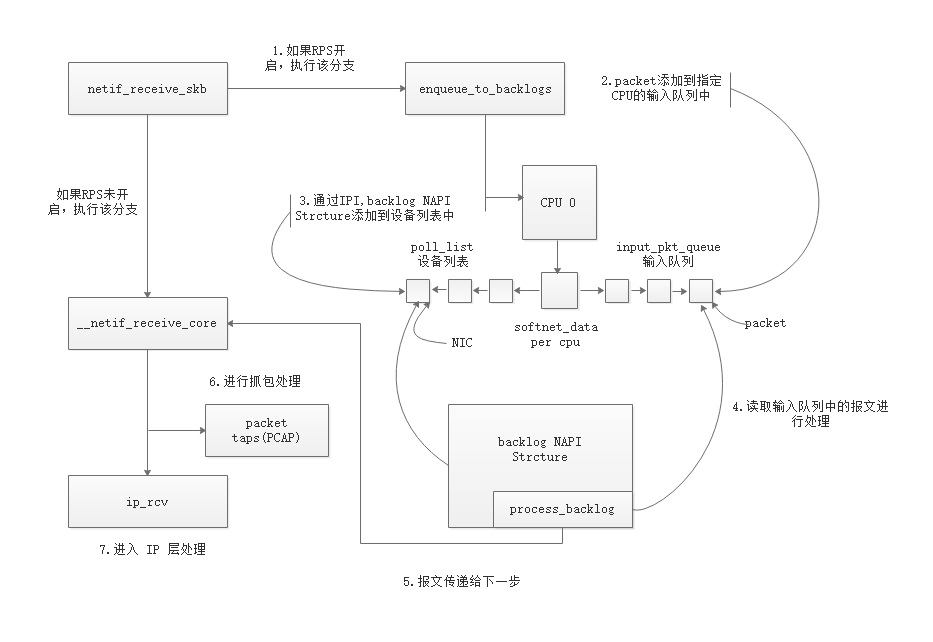

在 netif_receive_skb 方法中，会根据是否开启 RPS 来进行不同处理，如果开启了 RPS，会使用 IRI (Inter-processor Interrupt )技术，将报文转给远程 CPU 进行处理，实现类似硬件 RSS 的技术；如果未开启，除了将报文分发给 taps(PCAP), 实现抓包功能，同时将报文传给 IP 协议层，由 IP 协议进行下一步处理，其流程如下所示：
netif-receive-skb
开启 RPS 功能：

  1. 将报文传给 enqueue_to_backlog 方法；
  2. 报文加入到远程 CPU 的输入队列中；
  3. 将 NIC 加入到远程 CPU 的设备列表中，使用 IRI, 触发过程 CPU 的软件中断；
  4. 远程 CPU 读取输入队列中的报文；
  5. 将报文传给 __net_receive_skb_core 方法；
  6. 将报文分发给 taps(PCAP), 实现抓包功能；
  7. 将报文传给 IP 协议层，进行下一步处理。

未开启 RPS 功能：

  1. 将报文传给 __net_receive_skb_core 方法；
  2. 将报文分发给 taps(PCAP), 实现抓包功能；
  3. 将报文传给 IP 协议层，进行下一步处理。

2. IP 协议层

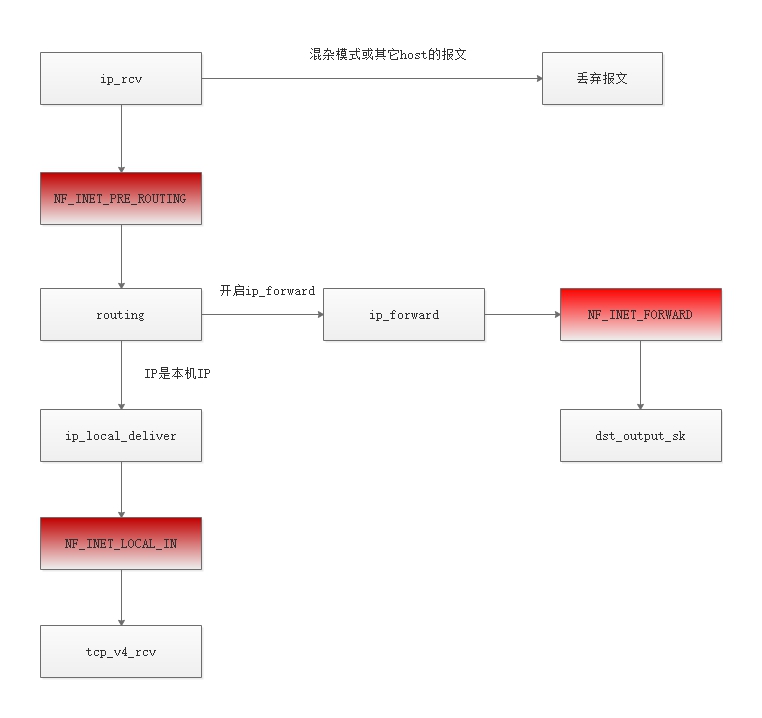

IP 协议层主要是实现路由功能，结合 netfilter 定义的钩子函数，可以通过 iptables 配置 ip 路由功能，流程如下所示：
ip-rcv
在这里有三个 netfilter 钩子函数：

  1. NF_INET_PRE_ROUTING：可以在路由前对数据包进行修改或丢弃；
  2. NF_INET_FORWARD：实现转发功能；
  3. NF_INET_LOCAL_IN：本地 IP 的入口，触发相应的配置。

3. TCP 协议层

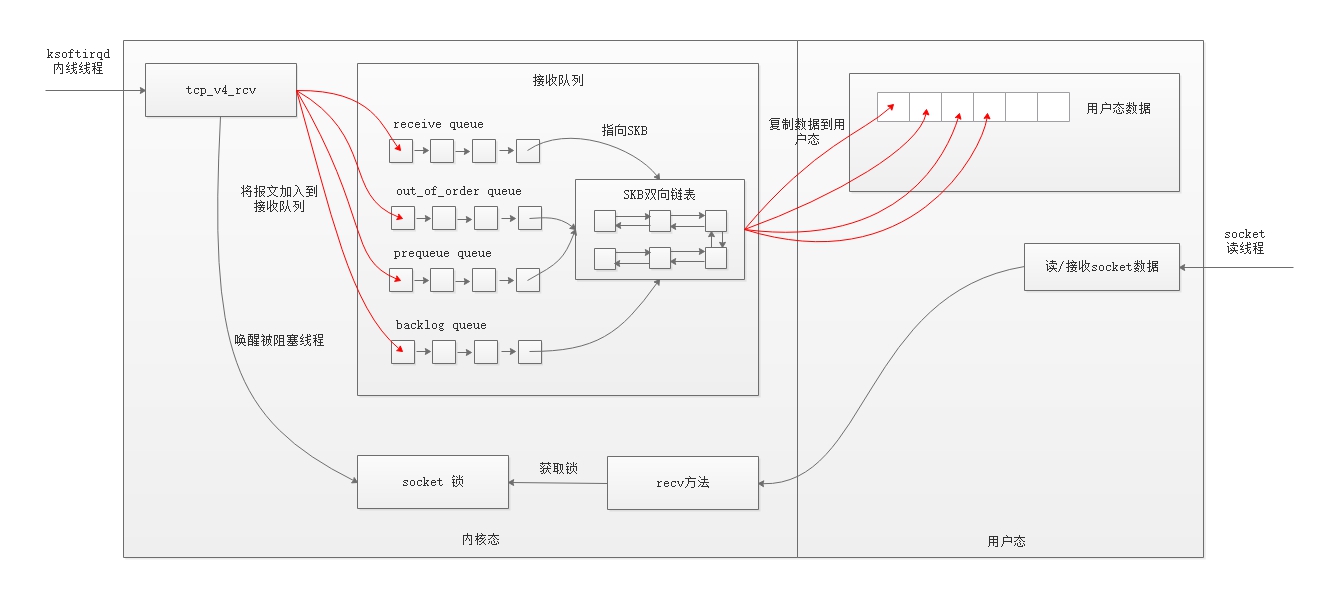

报文到了 TCP 协议层，会根据 socket 锁被占用的状态，将报文发送到不同的接收队列，在这里有 4 个队列，分别是：receive queue, out_of_order queue, prequeue queue, backlog queue。通过接收队列，内核软件中断线程与 socket 线程实现了数据的交换。
tcp-v4-rcv

4 个队列使用场景：

  1. receive queue ：当 socket 没有被线程占用的时候，报文会加入到该队列；
  2. out_of_order queue ：临时存放乱序的报文；
  3. prequeue queue ：当 socket 被占用且 tcp_low_latency 值为 0 时，报文加入该队列；
  4. backlog queue ：当 socket 正在被读取时，新收到的所有报文加入到该队列（如果报文是乱序的，后续还要加入到out_of_order queue）。

如果 tcp_low_latency 值为 1 时，报文不加入到 prequeue queue，内核软件中断线程直接将数据复制到用户态。

接收缓存
对收消息过程来说，Socket 占用内存量就是 Receive Queue、Prequeue、Backlog、Out of order 队列内排队的 sk_buff(SKB) 占用内存总数。在内核中可以使用两个参数进行配置：net.core.rmem_max 和 net.core.rmem_default。

最后数据拷贝到用户态之后，表示用户线程已经接到了数据，至此接收流程结束。

4. 报文发送

报文接收流程已经讲述完毕，接下来我们再看下报文的接收流程。

4.1 TCP 协议层

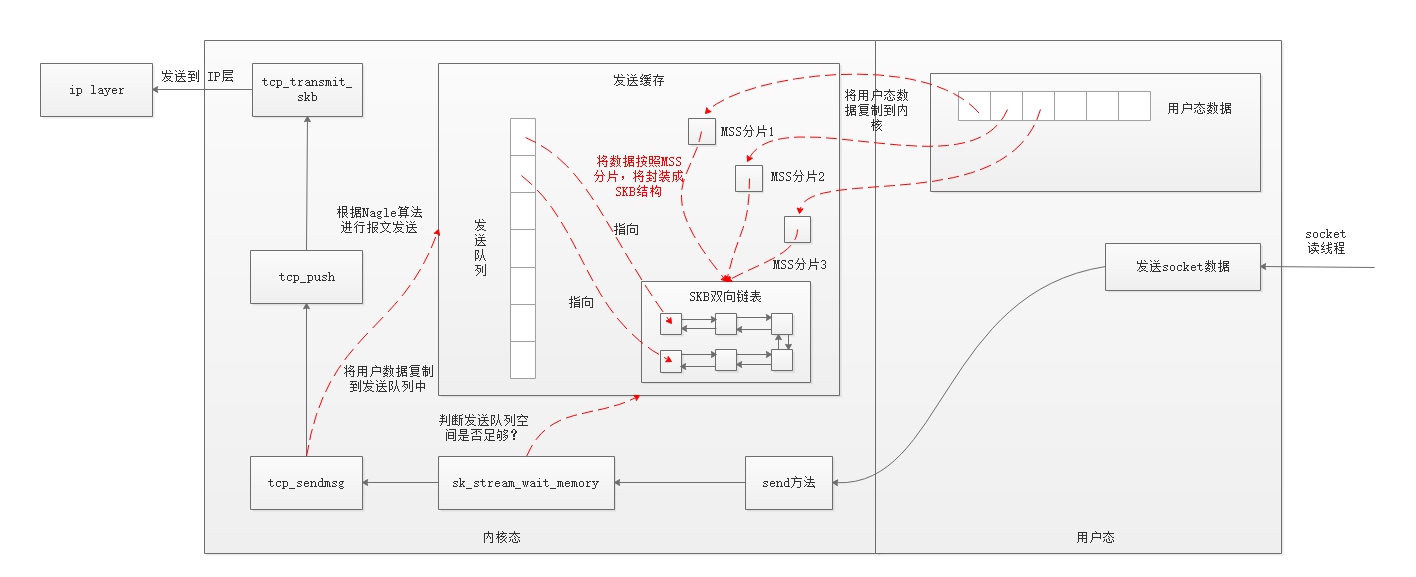

报文发送流程从 TCP 协议层开始，其主要流程如下所示：
tcp-sendmsg

  1. 用户线程调用 send 方法发送用户态的数据；
  2. sk_stream_wait_memory：判断发送队列是否有足够的空间发送数据，如果没有则等待一定时间，等待已经发送数据的 ACK 确认信息，如果收到则释放 SKB 数据，腾出空间以便后续数据的发送。TCP 连接分配的发送缓存是有限的，可以通过（ /proc/sys/net/core/wmem_default ）进行配置；
  3. tcp_sendmsg ：将用户态的数据按照 MSS ( Maximum Segment Size ) 进行分片，并封装到 SKB 结构中。为了避免数据链路层进行分片，TCP 层传输的数据应小于该层的最大传输单元（MTU）,以太网 MTU 为 1500 字节，扣除 TCP, IP 头的 40 个字节，MSS 最大的值为 1460 字节；
  4. tcp_push ：根据 Nagle 算法，将发送的队列发送到 IP 协议层，这里会受滑动窗口和拥塞窗口的影响。

滑动窗口
TCP 连接上的双方都会通知对方自己的接收窗口大小。而对方的接收窗口大小就是自己的发送窗口大小。tcp_push 在发送数据时需要与发送窗口打交道。发送窗口是一个时刻变化的值，随着 ACK 的到达会变大，随着发出新的数据包会变小。当然，最大也只能到三次握手时对方通告的窗口大小。

拥塞窗口
拥塞窗主要是根据网络的拥塞情况控制报文发送的数量，从而达到改善网络传输的目的。TCP 连接刚建立时，拥塞窗口的大小远小于发送窗口，它实际上是一个 MSS。每收到一个 ACK，拥塞窗口扩大一个 MSS 大小，当然，拥塞窗口最大只能到对方通告的接收窗口大小。当然，为了避免指数式增长，拥塞窗口大小的增长会更慢一些，是线性的平滑的增长过程。所以，在tcp_push发送消息时，还会检查拥塞窗口，飞行中的报文数要小于拥塞窗口个数，而发送数据的长度也要小于拥塞窗口的长度。

4.2 IP 协议层

IP 协议层将 IP 转换为 MAC 地址，进行下一跳数据的发送。在发送前，可以对 IP 地址进行重写，重写进行路由，实现 SNAT 功能。

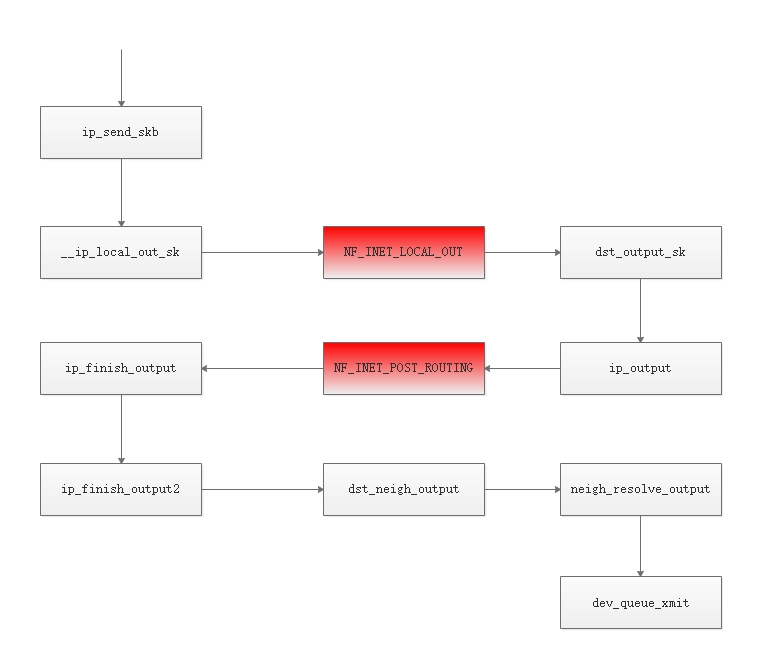

ip_send_skb

在发送阶段，同样涉及到 netfilter 钩子函数，包括：

  1. NF_INET_LOCAL_OUT ：从本机发出的数据包，在查询路由成功之后，会调用__ip_local_out_sk 函数,首先进行必要字段设置和校验和计算，然后经过 NF_INET_LOCAL_OUT 钩子点，之后会调用 dst_output_sk 继续完成数据包输出的其他工作；
  2. NF_INET_POST_ROUTING ：转发的数据包或者是本地输出的数据包，最后都会经过 ip_output 进行输出，设置设备和协议之后，经过NF_INET_POST_ROUTING 钩子点，之后调用 ip_finish_output 进行后续输出操作，其中包括了分片等

4.3 网络子系统

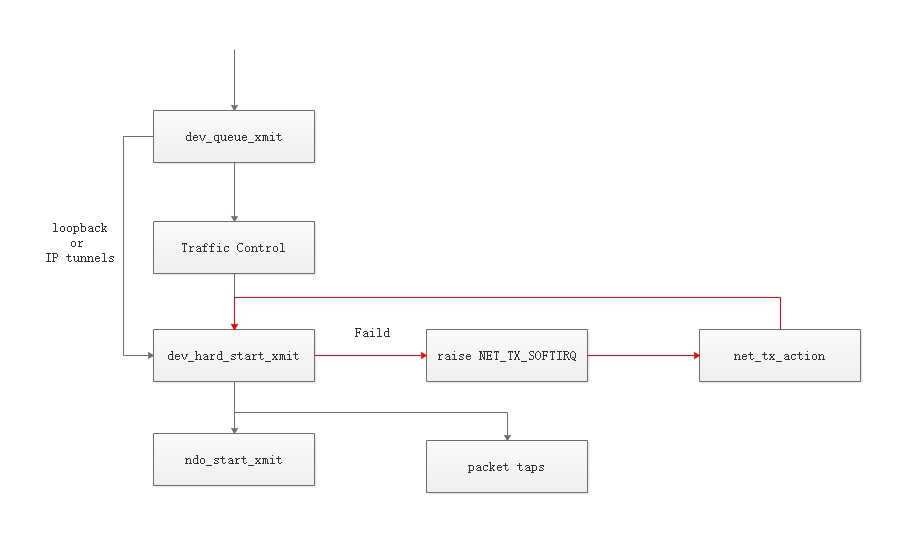

dev_queue_xmit

  1. dev_queue_xmit：在该函数中，会先获取设备对应的qdisc，如果没有的话（如loopback或者IP tunnels），就直接调用dev_hard_start_xmit，否则数据包将经过 Traffic Control 模块进行处理；
  2. Traffic Control: 进行一些过滤和优先级处理，在这里，如果队列满了的话，数据包会被丢掉；
  3. dev_hard_start_xmit： 该函数中，首先是拷贝一份 SKB 给 “packet taps” ，tcpdump 就是从这里得到数据的，然后调用 ndo_start_xmit。如果 dev_hard_start_xmit 返回错误的话，则触发软件中断 NET_TX_SOFTIRQ，交给软件中断处理程序 net_tx_action 稍后重试。
  4. ndo_start_xmit：会调用驱动中的函数进行数据的发送。

4.4 驱动

ndo_start_xmit 调用驱动中的函数，进行数据的发送，其大概的流程如下：

  1. 将 SKB 放入网卡自己的发送队列 （环形队列）；
  2. 通知网卡发送数据包；
  3. 网卡发送完成后发送中断给CPU；
  4. 收到中断后进行 SKB 的清理工作。

5. 其它

在上面的内容中提到每一个 CPU 都会关联一个 softnet_data 类型的数据结构，这个数据结构存放了与网络相关的信息，其结构如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
struct softnet_data
{
    /*throttle用于拥塞控制,当拥塞时被设置,此后来的数据包都被丢弃*/
    int throttle;

    /*netif_rx返回的拥塞级别*/
    int cng_level;
    int avg_blog;

    /*input_pkt_queue是skb的队列,接收到的skb全都进入到此队列等待后续处理*/
    struct sk_buff_head input_pkt_queue;

    /*poll_list是一个双向链表,链表的成员是有接收数据等待处理的device*/
    struct list_head poll_list;

    /*net_device链表,成员为有数据报要发送的device*/
    struct net_device *output_queue;

    /*完成发送的数据包等待释放的队列*/
    struct sk_buff *completion_queue;

    /*注意,backlog_dev不是一个指针,而是一个net_device实体,代表了调用net_rx_action时的device*/
    struct net_device backlog_dev;
};

6. 总结

这篇文章从整体的维度分析了 TCP 接收和发送报文的流程，这个流程只是一个大概且略显粗糙，如果读完这篇文章，能够对 TCP 有一个系统性的理解，目的也就达到了。
