这篇文章包含两部分内容：1）使用 Metricbeat 采集系统 metric 指标; 2）分析 Metricbeat 的存储模型。

概述

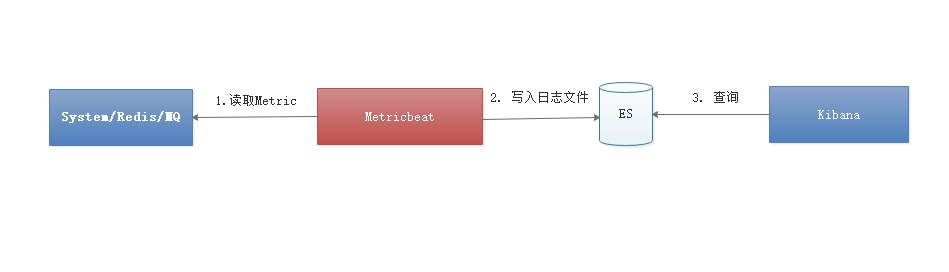

Metricbeat 是一个轻量型指标采集器，用于从系统和服务收集指标。Metricbeat 能够以一种轻量型的方式，输送各种系统和服务统计数据，从 CPU 到内存，从 Redis 到 Nginx，不一而足。其流程如下所示：

metricbeat-flow

Metric 数据采集的方式与 ELK 的流程是一致的，差别只是采集工具是 Metricbeat.

在本文中，我们只安装 Metricbeat, Elasticsearch 及 Kibana 安装部署参考之前的文章：Docker 下安装 ES, Kibana

约定：
Metricbeat, Elasticsearch 及 Kibana 三个组件的版本为：V7.14.2.

安装 Metricbeat

下载及部署 Metricbeat

从官方网址下载指定的版本：Metricbeat 下载地址

1
2
3
4
5
# 下载 Metricbeat
$ wget https://artifacts.elastic.co/downloads/beats/metricbeat/metricbeat-7.14.2-linux-x86_64.tar.gz

# 解压缩
$ tar -xzvf metricbeat-7.14.2-linux-x86_64.tar.gz

修改 metricbeat.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
# ================================= Dashboards =================================
# 从本地导入 dashboard 模板
setup.dashboards.enabled: true

# =================================== Kibana ===================================
# 导入 dashboards 需要登陆 Kibana
setup.kibana:

  # 设置 kibana 地址及用户名/密码
  host: "192.168.1.100:5601"
  protocol: "http"
  username: "elastic"
  password: "yourpassword"

# ---------------------------- Elasticsearch Output ----------------------------
output.elasticsearch:
  # 配置 Elasticsearch 地址
  hosts: ["192.168.1.100:9200"]

  # 设置协议 Protocol - either `http` (default) or `https`.
  protocol: "http"

  # 设置 username/password
  username: "elastic"
  password: "yourpassword"

从本地导入 dashboard, 在 kibana 上可方便查看 metric 信息。

开启模块

Metricbeat 自带了很多监控模块，如 Mysql, 默认开启 system 模块，可以根据需要添加模块：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
# 查看 metircbeat 开启的模块
$ ./metricbeat modules list
Enabled:
system

Disabled:
activemq
aerospike
apache
appsearch
aws
awsfargate
azure
beat
beat-xpack
ceph
ceph-mgr
cloudfoundry
...

# 开启模块
$ ./metricbeat modules enable 模块名

# 关闭模块
$ ./metricbeat modules disenable 模块名

可以通过文件 ./modules.d/system.yml 查看监控的详细信息等。

启动 Metricbeat

1
nohup ./metricbeat -e -c metricbeat.yml > metricbeat.log 2>&1 &

System Metric 数据

Metric 上报的数据格式如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
{
    "monitoring":{
        "metrics":{
            "beat":{
                "cgroup":{
                    "cpu":{
                        "cfs":{
                            "period":{
                                "us":100000
                            }
                        },
                        "id":"user.slice"
                    },
                    "cpuacct":{
                        "id":"user.slice",
                        "total":{
                            "ns":229167185975607
                        }
                    },
                    "memory":{
                        "id":"user.slice",
                        "mem":{
                            "limit":{
                                "bytes":9223372036854771712
                            },
                            "usage":{
                                "bytes":2822836224
                            }
                        }
                    }
                },
                "cpu":{
                    "system":{
                        "ticks":10380270,
                        "time":{
                            "ms":10380278
                        }
                    },
                    "total":{
                        "ticks":20076350,
                        "time":{
                            "ms":20076360
                        },
                        "value":20076350
                    },
                    "user":{
                        "ticks":9696080,
                        "time":{
                            "ms":9696082
                        }
                    }
                },
                "handles":{
                    "limit":{
                        "hard":4096,
                        "soft":1024
                    },
                    "open":10
                },
                "info":{
                    "ephemeral_id":"65c6d0a4-cf03-4e09-9011-fd649b3afa80",
                    "uptime":{
                        "ms":359285941
                    },
                    "version":"7.14.2"
                },
                "memstats":{
                    "gc_next":18072816,
                    "memory_alloc":10275848,
                    "memory_sys":77612040,
                    "memory_total":646879155368,
                    "rss":129318912
                },
                "runtime":{
                    "goroutines":23
                }
            },
            "libbeat":{
                "config":{
                    "module":{
                        "running":3,
                        "starts":3
                    },
                    "reloads":1,
                    "scans":1
                },
                "output":{
                    "events":{
                        "acked":806376,
                        "active":21,
                        "batches":35917,
                        "total":806397
                    },
                    "read":{
                        "bytes":18887264,
                        "errors":1
                    },
                    "type":"elasticsearch",
                    "write":{
                        "bytes":2675036055
                    }
                },
                "pipeline":{
                    "clients":0,
                    "events":{
                        "active":0,
                        "published":806376,
                        "retry":70,
                        "total":806376
                    },
                    "queue":{
                        "acked":806376,
                        "max_events":4096
                    }
                }
            },
            "metricbeat":{
                "system":{
                    "cpu":{
                        "events":35919,
                        "success":35919
                    },
                    "filesystem":{
                        "events":17961,
                        "success":17961
                    },
                    "fsstat":{
                        "events":5987,
                        "success":5987
                    },
                    "load":{
                        "events":35919,
                        "success":35919
                    },
                    "memory":{
                        "events":35919,
                        "success":35919
                    },
                    "network":{
                        "events":323270,
                        "success":323270
                    },
                    "process":{
                        "events":279163,
                        "success":279163
                    },
                    "process_summary":{
                        "events":35919,
                        "success":35919
                    },
                    "socket_summary":{
                        "events":35919,
                        "success":35919
                    },
                    "uptime":{
                        "events":400,
                        "success":400
                    }
                }
            },
            "system":{
                "cpu":{
                    "cores":4
                },
                "load":{
                    "1":0.03,
                    "15":0.05,
                    "5":0.05,
                    "norm":{
                        "1":0.0075,
                        "15":0.0125,
                        "5":0.0125
                    }
                }
            }
        }
    }
}

查看 Metric 监控

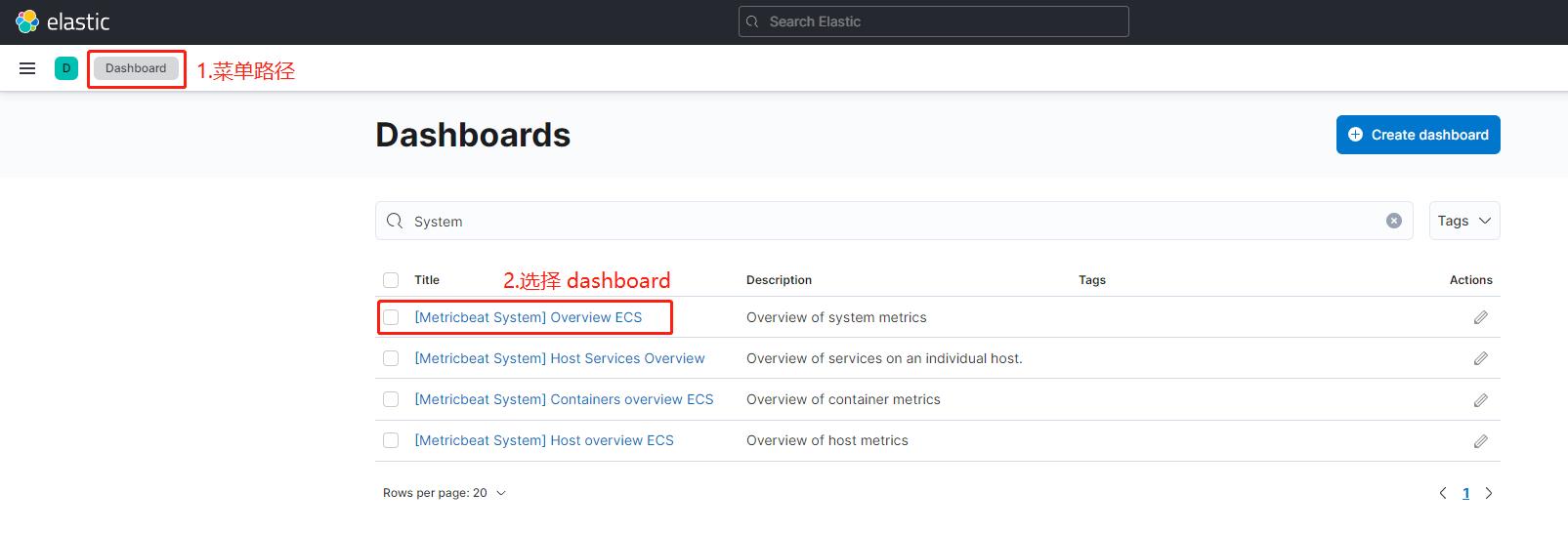

可以在 kibana dashboard 查看监控数据。

kibana-metric-dashboard

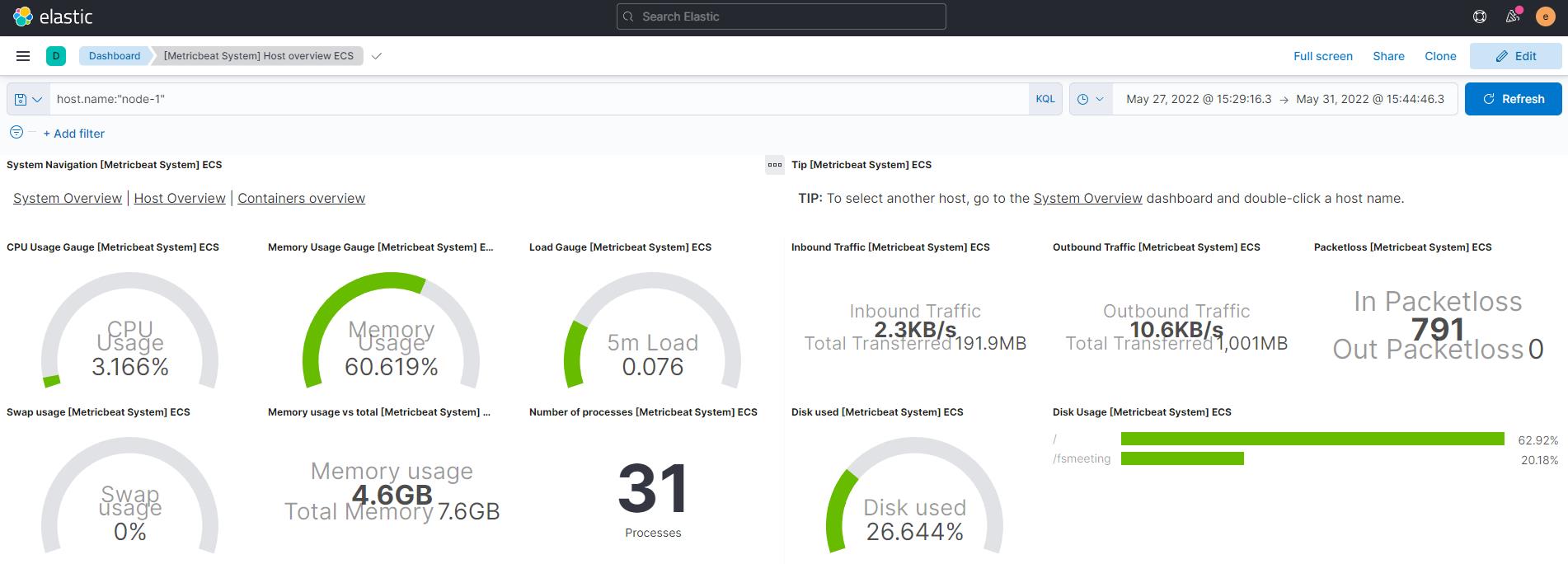

可以在三种视图间切换：System Overview, Host Overview, Containers overview.
kibana-metric-dashboard

数据模型

Metricbeat 所有的 Metric 数据存储在一张表中，预置了 3949 个字段，而大部分的字段是空的，没有值。

Index Mapping

在 Mapping 中，按照模块组织字段，如 activemq, apache, system 等等。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
{
    "mappings":{
        "_doc":{
            "_meta":{
                "beat":"metricbeat",
                "version":"7.14.2"
            },
            "dynamic_templates":Array[88],
            "date_detection":false,
            "properties":{
                "@timestamp":{
                    "type":"date"
                },
                "activemq":Object{...},
                "aerospike":Object{...},
                "agent":Object{...},
                "apache":Object{...},
                ...
                "system":{
                    "properties":{
                        "core":Object{...},
                        "cpu":Object{...},
                        "diskio":Object{...},
                        "entropy":Object{...},
                        "filesystem":Object{...},
                        "fsstat":Object{...},
                        "load":Object{...},
                        "memory":Object{...},
                        "network":Object{...},
                        "network_summary":Object{...},
                        "process":Object{...},
                        "raid":Object{...},
                        "service":Object{...},
                        "socket":Object{...},
                        "uptime":Object{...},
                        "users":Object{...}
                    }
                },
				...
			}
		}
	}
}

稀疏数据

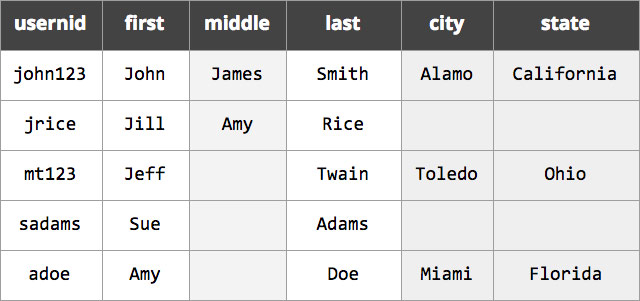

在 Elasticsearch 6.0 (Lucene 7.0 ) 之前的版本中，Doc values 适合存储紧凑性的数据，这些数据所有字段都有值，对于稀疏数据（有很多空值），需要额外的空间来维护这些空值，会造成存储空间的浪费，也会影响索引的速度。什么类型的数据是稀疏数据呢？如下图所示：

sparse-data

如果文档中的字段只有很少一部分有值，那这个字段可以称为稀疏数据，如 middle, city , state.

在 Lucene 7.0 (Elasticsearch 6.0 配套的 Lucene 版本) 内部使用迭代器方式遍历数据，它可以更有效的使用存储空间。

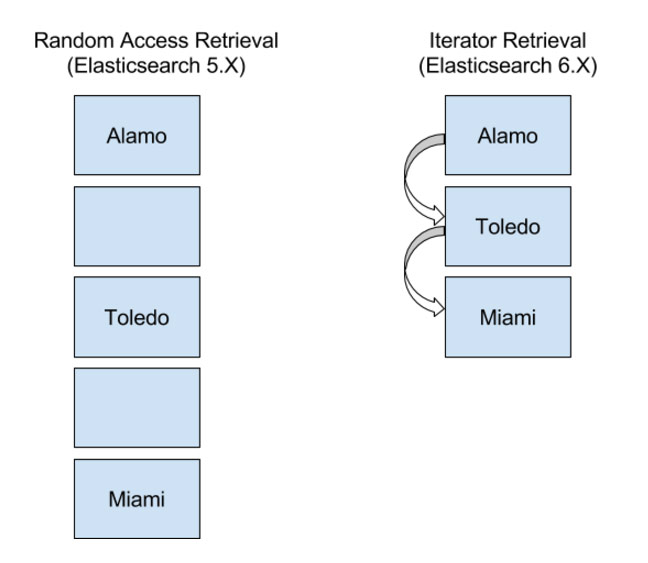

docvalus-iteerator

如上图所示，使用随机访问方式遍历 doc values(Elasticsearch 6.0 之前版本使用的方式), 需要维护空值。而迭代器方式则不需要存储空值，可以有效地节省存储空间。

除了存储空间的优化，迭代器方式也可以提升索引的速度，虽然有了这些优化，还是尽量避免使用稀疏数据，相比较而言，紧凑性数据更为有效。
