这篇文章简要介绍 Flink Window 分桶。

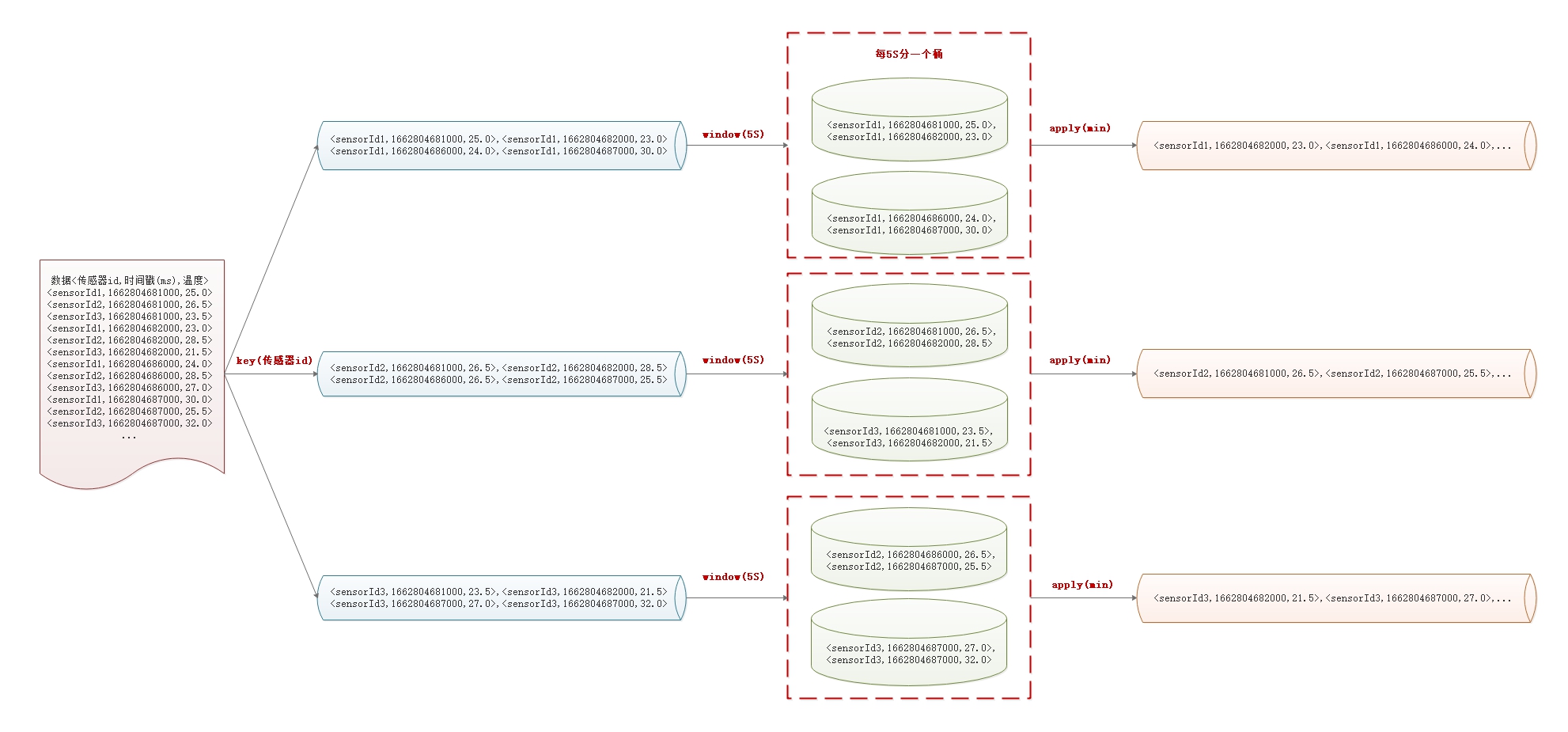

概述 Flink Window 一句话描述就是对数据进行切割分桶，方便后续业务的计算，以下面的图示为例。
数据流程：
数据源：传感器每 1S 采集上报的数据，数据格式为：<传感器id,时间戳(ms),温度>；
数据分组: 数据按照传感器id进行分组，执行该操作之后，为分为三股逻辑数据流，每一股流包含了一个传感器id所有的数据；
分桶：将一个传感器id上的数据按照每 5S 进行切割分桶，如 0~4S,5-9S. 一个桶中包含了同一个时间段内的所有数据；
窗口函数：数据分桶之后，可以对其应用窗口函数，如从每个桶中取最小值、最大值、平均值等等。
后文将使用一个实例来模拟这个过程。
窗口 API 基本结构 Flink 窗口有两种类型：keyed streams 和 non-keyed streams. 它们的区别在于是否需要对数据进行分组（keyBy 操作），不进行 keyBy 操作是将所有数据作为一个逻辑上的 Stream, 所有的窗口计算会被同一个 task 完成，也就是 parallelism 为 1. 在调用方式上，keyed streams 要调用 keyBy(…) 后再调用 window(…) ， 而 non-keyed streams 只用直接调用 windowAll(…)。
Keyed Windows
1 2 3 4 5 6 7 8 9 10 stream .keyBy(...) <- 仅 keyed 窗口需要 .window(...) <- 必填项："assigner" [.trigger(...)] <- 可选项："trigger" (省略则使用默认 trigger) [.evictor(...)] <- 可选项："evictor" (省略则不使用 evictor) [.allowedLateness(...)] <- 可选项："lateness" (省略则为 0 ) [.sideOutputLateData(...)] <- 可选项："output tag" (省略则不对迟到数据使用 side output) .reduce/aggregate/apply() <- 必填项："function" [.getSideOutput(...)] <- 可选项："output tag"
Non-Keyed Windows
1 2 3 4 5 6 7 8 stream .windowAll(...) <- 必填项："assigner" [.trigger(...)] <- 可选项："trigger" (else default trigger) [.evictor(...)] <- 可选项："evictor" (else no evictor) [.allowedLateness(...)] <- 可选项："lateness" (else zero) [.sideOutputLateData(...)] <- 可选项："output tag" (else no side output for late data) .reduce/aggregate/apply() <- 必填项："function" [.getSideOutput(...)] <- 可选项："output tag"
上面方括号（[…]）中的命令是可选的。也就是说，Flink 允许自定义多样化的窗口操作来满足需求。
窗口生命周期 简单来说，一个窗口在第一个属于它的元素到达时就会被创建，然后在时间（event 或 processing time） 超过窗口的“结束时间戳 + 用户定义的 allowed lateness ” 时被完全删除。Flink 仅保证删除基于时间的窗口，其他类型的窗口不做保证， 比如全局窗口。 例如，对于一个基于 event time 且范围互不重合（滚动）的窗口策略， 如果窗口设置的时长为五分钟、可容忍的迟到时间（allowed lateness）为 1 分钟， 那么第一个元素落入 12:00 至 12:05 这个区间时，Flink 就会为这个区间创建一个新的窗口。 当 watermark 越过 12:06 时，这个窗口将被摧毁。
另外，每个窗口会设置自己的 Trigger 和 function (ProcessWindowFunction、ReduceFunction、或 AggregateFunction）。该 function 决定如何计算窗口中的内容， 而 Trigger 决定何时窗口中的数据可以被 function 计算。 Trigger 的触发（fire）条件可能是“当窗口中有多于 4 条数据”或“当 watermark 越过窗口的结束时间”等。 Trigger 还可以在 window 被创建后、删除前的这段时间内定义何时清理（purge）窗口中的数据。 这里的数据仅指窗口内的元素，不包括窗口的 meta data。也就是说，窗口在 purge 后仍然可以加入新的数据。
除此之外，也可以指定一个 Evictor （详见 Evictors），在 trigger 触发之后，Evictor 可以在窗口函数的前后删除数据。
keyBy keyBy 定义了是否对数据进行分组操作，类似于 SQL 语句中的 GROUP BY 操作，可以指定多个字段进行分组操作。
Window assigner Window assigner 定义了 stream 中的元素如何被分发到各个窗口。 在 window(…)（用于 keyed streams）或 windowAll(…) （用于 non-keyed streams）中可以指定一个 WindowAssigner。 WindowAssigner 负责将 stream 中的每个数据分发到一个或多个窗口中。 Flink 为最常用的情况提供了一些定义好的 window assigner，也就是 tumbling windows、 sliding windows、 session windows 和 global windows。另外，也可以继承 WindowAssigner 类来实现自定义的 window assigner。 所有内置的 window assigner（除了 global window）都是基于时间分发数据的，processing time 或 event time 均可。
基于时间的窗口用 start timestamp（包含）和 end timestamp（不包含）描述窗口的大小。 在代码中，Flink 处理基于时间的窗口使用的是 TimeWindow， 它有查询开始和结束 timestamp 以及返回窗口所能储存的最大 timestamp 的方法 maxTimestamp()。
窗口函数（Window Functions） 窗口函数（Window Functions）定义了 Triggers 触发计算后，如何计算每个窗口中的数据。
窗口函数有三种：ReduceFunction、AggregateFunction 或 ProcessWindowFunction。 前两者执行起来更高效，因为 Flink 可以在每条数据到达窗口后进行增量聚合（incrementally aggregate）。 而 ProcessWindowFunction 会得到能够遍历当前窗口内所有数据的 Iterable，以及关于这个窗口的 meta-information。
使用 ProcessWindowFunction 的窗口转换操作没有其他两种函数高效，因为 Flink 在窗口触发前必须缓存里面的所有数据。 ProcessWindowFunction 可以与 ReduceFunction 或 AggregateFunction 合并来提高效率。 这样做既可以增量聚合窗口内的数据，又可以从 ProcessWindowFunction 接收窗口的 metadata。
ReduceFunction
ReduceFunction 指定两条输入数据如何合并起来产生一条输出数据，输入和输出数据的类型必须相同。 Flink 使用 ReduceFunction 对窗口中的数据进行增量聚合。
1 2 3 4 5 6 7 8 9 10 DataStream<Tuple2<String, Long>> input = ...; input .keyBy(<key selector>) .window(<window assigner>) .reduce(new ReduceFunction <Tuple2<String, Long>>() { public Tuple2<String, Long> reduce (Tuple2<String, Long> v1, Tuple2<String, Long> v2) { return new Tuple2 <>(v1.f0, v1.f1 + v2.f1); } });
上面的例子是对窗口内元组的第二个属性求和。
AggregateFunction
ReduceFunction 是 AggregateFunction 的特殊情况。 AggregateFunction 接收三个类型：输入数据的类型(IN)、累加器的类型（ACC）和输出数据的类型（OUT）。 输入数据的类型是输入流的元素类型，AggregateFunction 接口有如下几个方法： 把每一条元素加进累加器、创建初始累加器、合并两个累加器、从累加器中提取输出（OUT 类型）。
与 ReduceFunction 相同，Flink 会在输入数据到达窗口时直接进行增量聚合。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 private static class AverageAggregate implements AggregateFunction <Tuple2<String, Long>, Tuple2<Long, Long>, Double> { @Override public Tuple2<Long, Long> createAccumulator () { return new Tuple2 <>(0L , 0L ); } @Override public Tuple2<Long, Long> add (Tuple2<String, Long> value, Tuple2<Long, Long> accumulator) { return new Tuple2 <>(accumulator.f0 + value.f1, accumulator.f1 + 1L ); } @Override public Double getResult (Tuple2<Long, Long> accumulator) { return ((double ) accumulator.f0) / accumulator.f1; } @Override public Tuple2<Long, Long> merge (Tuple2<Long, Long> a, Tuple2<Long, Long> b) { return new Tuple2 <>(a.f0 + b.f0, a.f1 + b.f1); } } DataStream<Tuple2<String, Long>> input = ...; input .keyBy(<key selector>) .window(<window assigner>) .aggregate(new AverageAggregate ());
上例计算了窗口内所有元素第二个属性的平均值。
ProcessWindowFunction
ProcessWindowFunction 有能获取包含窗口内所有元素的 Iterable， 以及用来获取时间和状态信息的 Context 对象，比其他窗口函数更加灵活。 ProcessWindowFunction 的灵活性是以性能和资源消耗为代价的， 因为窗口中的数据无法被增量聚合，而需要在窗口触发前缓存所有数据。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 ataStream<Tuple2<String, Long>> input = ...; input .keyBy(t -> t.f0) .window(TumblingEventTimeWindows.of(Time.minutes(5 ))) .process(new MyProcessWindowFunction ()); public class MyProcessWindowFunction extends ProcessWindowFunction <Tuple2<String, Long>, String, String, TimeWindow> { @Override public void process (String key, Context context, Iterable<Tuple2<String, Long>> input, Collector<String> out) { long count = 0 ; for (Tuple2<String, Long> in: input) { count++; } out.collect("Window: " + context.window() + "count: " + count); } }
上例使用 ProcessWindowFunction 对窗口中的元素计数，并且将窗口本身的信息一同输出。
增量聚合的 ProcessWindowFunction
ProcessWindowFunction 可以与 ReduceFunction 或 AggregateFunction 搭配使用， 使其能够在数据到达窗口的时候进行增量聚合。当窗口关闭时，ProcessWindowFunction 将会得到聚合的结果。 这样它就可以增量聚合窗口的元素并且从 ProcessWindowFunction` 中获得窗口的元数据。
使用 ReduceFunction 增量聚合
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 DataStream<SensorReading> input = ...; input .keyBy(<key selector>) .window(<window assigner>) .reduce(new MyReduceFunction (), new MyProcessWindowFunction ()); private static class MyReduceFunction implements ReduceFunction <SensorReading> { public SensorReading reduce (SensorReading r1, SensorReading r2) { return r1.value() > r2.value() ? r2 : r1; } } private static class MyProcessWindowFunction extends ProcessWindowFunction <SensorReading, Tuple2<Long, SensorReading>, String, TimeWindow> { public void process (String key, Context context, Iterable<SensorReading> minReadings, Collector<Tuple2<Long, SensorReading>> out) { SensorReading min = minReadings.iterator().next(); out.collect(new Tuple2 <Long, SensorReading>(context.window().getStart(), min)); } }
上例组合 ReduceFunction 与 ProcessWindowFunction，返回窗口中的最小元素和窗口的开始时间
使用 AggregateFunction 增量聚合
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 DataStream<Tuple2<String, Long>> input = ...; input .keyBy(<key selector>) .window(<window assigner>) .aggregate(new AverageAggregate (), new MyProcessWindowFunction ()); private static class AverageAggregate implements AggregateFunction <Tuple2<String, Long>, Tuple2<Long, Long>, Double> { @Override public Tuple2<Long, Long> createAccumulator () { return new Tuple2 <>(0L , 0L ); } @Override public Tuple2<Long, Long> add (Tuple2<String, Long> value, Tuple2<Long, Long> accumulator) { return new Tuple2 <>(accumulator.f0 + value.f1, accumulator.f1 + 1L ); } @Override public Double getResult (Tuple2<Long, Long> accumulator) { return ((double ) accumulator.f0) / accumulator.f1; } @Override public Tuple2<Long, Long> merge (Tuple2<Long, Long> a, Tuple2<Long, Long> b) { return new Tuple2 <>(a.f0 + b.f0, a.f1 + b.f1); } } private static class MyProcessWindowFunction extends ProcessWindowFunction <Double, Tuple2<String, Double>, String, TimeWindow> { public void process (String key, Context context, Iterable<Double> averages, Collector<Tuple2<String, Double>> out) { Double average = averages.iterator().next(); out.collect(new Tuple2 <>(key, average)); } }
上例组合 AggregateFunction 与 ProcessWindowFunction，计算平均值并与窗口对应的 key 一同输出。
Triggers Trigger 决定了一个窗口（由 window assigner 定义）何时可以被 window function 处理。 每个 WindowAssigner 都有一个默认的 Trigger。 如果默认 trigger 无法满足需求，可以在 trigger(…) 调用中指定自定义的 trigger。
Trigger 接口提供了五个方法来响应不同的事件：
onElement(): 该方法在每个元素被加入窗口时调用；
onEventTime(): 该方法在注册的 event-time timer 触发时调用；
onProcessingTime(): 该方法在注册的 processing-time timer 触发时调用；
onMerge(): 该方法与有状态的 trigger 相关。该方法会在两个窗口合并时， 将窗口对应 trigger 的状态进行合并，比如使用会话窗口时；
clear()：该方法处理在对应窗口被移除时所需的逻辑。
Evictors Flink 的窗口模型允许在 WindowAssigner 和 Trigger 之外指定可选的 Evictor。 通过 evictor(…) 方法传入 Evictor。 Evictor 可以在 trigger 触发后、调用窗口函数之前或之后从窗口中删除元素。
Allowed Lateness 在使用 event-time 窗口时，数据可能会迟到，即 Flink 用来追踪 event-time 进展的 watermark 已经越过了窗口结束的 timestamp 后，数据才到达。默认情况下，watermark 一旦越过窗口结束的 timestamp，迟到的数据就会被直接丢弃。 但是 Flink 允许指定窗口算子最大的 allowed lateness。 Allowed lateness 定义了一个元素可以在迟到多长时间的情况下不被丢弃，这个参数默认是 0。 在 watermark 超过窗口末端、到达窗口末端加上 allowed lateness 之前的这段时间内到达的元素， 依旧会被加入窗口。取决于窗口的 trigger，一个迟到但没有被丢弃的元素可能会再次触发窗口，比如 EventTimeTrigger。
为了实现这个功能，Flink 会将窗口状态保存到 allowed lateness 超时才会将窗口及其状态删除。默认情况下，allowed lateness 被设为 0。即 watermark 之后到达的元素会被丢弃。
使用 GlobalWindows 时，没有数据会被视作迟到，因为全局窗口的结束 timestamp 是 Long.MAX_VALUE。
代码实例 数据源 自定义一个数据源，每秒为 10 个传感器生成随机数据。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 public class MySensorSource implements SourceFunction <SensorReading> { private boolean running = true ; private HashMap<String, Double> sensorTempMap = new HashMap <>(); public MySensorSource () { Random random = new Random (); for (int i = 0 ; i < 10 ; i++) { sensorTempMap.put("sensor_" + (i + 1 ), 60 + random.nextGaussian() * 20 ); } } @Override public void run (SourceContext<SensorReading> sourceContext) throws Exception { Random random = new Random (); while (running) { sensorTempMap.entrySet().stream().forEach(entry -> { String sensorId = entry.getKey(); Double newTemp = entry.getValue() + random.nextGaussian(); sensorTempMap.put(sensorId, newTemp); sourceContext.collect(new SensorReading (sensorId, System.currentTimeMillis(),newTemp)); }); TimeUnit.SECONDS.sleep(1 ); } } @Override public void cancel () { running = false ; } }
程序骨架 程序的处理流程如下：
设置流处理执行环境；
设置事件时间语义，将 Watermark 间隔时间设置为 200 MS;
设置定定义 Source；
定义 WatermarkStrategy, Watermark 设置为单调自增模式，没有乱序，且设置 Timestamp 的提取方式；
定义分组且设置窗口为滚动事件窗口，窗口大小为 5S;
使用 ReduceFunction 求最小值，输出格式为：SensorReading;
使用 ReduceFunction + ProcessWindowFunction 求最小值，输出格式为：<Key,WindowEnd,SensorReading>；
输出执行结果。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 public class FlinkWindowTrainingJob { public static void main (String[] args) throws Exception { final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); env.getConfig().setAutoWatermarkInterval(200L ); env.setParallelism(1 ); DataStream<SensorReading> dataStream = env.addSource(new MySensorSource ()); WatermarkStrategy<SensorReading> watermarkStrategy = WatermarkStrategy.<SensorReading>forMonotonousTimestamps() .withTimestampAssigner((event, timestamp) -> event.getTimestamp()); final SingleOutputStreamOperator<SensorReading> eventDataStream = dataStream.assignTimestampsAndWatermarks(watermarkStrategy); WindowedStream<SensorReading, String, TimeWindow> windowStream = eventDataStream.keyBy(sensorReading -> sensorReading.getId()) .window(TumblingEventTimeWindows.of(Time.seconds(5 ))); final SingleOutputStreamOperator<SensorReading> minTempStream = windowStream .reduce(new ReduceFunction <SensorReading>() { @Override public SensorReading reduce (SensorReading v1, SensorReading v2) throws Exception { final SensorReading sensorReading = v1.getTemperature().compareTo(v2.getTemperature()) > 0 ? v2 : v1; return sensorReading; } }); minTempStream.print("minTemp-reduce" ); SingleOutputStreamOperator<Tuple3<String, Long, SensorReading>> reduceProcessWindow = windowStream.reduce(new ReduceFunction <SensorReading>() { @Override public SensorReading reduce (SensorReading v1, SensorReading v2) throws Exception { final SensorReading sensorReading = v1.getTemperature().compareTo(v2.getTemperature()) > 0 ? v2 : v1; return sensorReading; } }, new MyProcessWindowFunction ()); reduceProcessWindow.print("minTemp-reduce-process" ); env.execute("Flink Window Training" ); } private static class MyProcessWindowFunction extends ProcessWindowFunction <SensorReading, Tuple3<String, Long, SensorReading>, String, TimeWindow> { @Override public void process (String key, Context context, Iterable<SensorReading> minReadings, Collector<Tuple3<String, Long, SensorReading>> out) { SensorReading min = minReadings.iterator().next(); out.collect(new Tuple3 <String, Long, SensorReading>(key, context.window().getStart(), min)); } } }
窗口的起始值 窗口是一个左闭右开的区间范围 [windonStart, windowStart + size), 它的取值包括 windonStart, 但不包括 windowEnd(windowStart + size). 只要确定了 windonStart, 便可确定窗口时间范围。
以 TumblingEventTimeWindows 为例，windonStart 计算公式如下所示：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 @PublicEvolving public class TumblingEventTimeWindows extends WindowAssigner <Object, TimeWindow> { private static final long serialVersionUID = 1L ; private final long size; private final long globalOffset; private Long staggerOffset = null ; private final WindowStagger windowStagger; protected TumblingEventTimeWindows (long size, long offset, WindowStagger windowStagger) { if (Math.abs(offset) >= size) { throw new IllegalArgumentException ( "TumblingEventTimeWindows parameters must satisfy abs(offset) < size" ); } this .size = size; this .globalOffset = offset; this .windowStagger = windowStagger; } @Override public Collection<TimeWindow> assignWindows ( Object element, long timestamp, WindowAssignerContext context) { if (timestamp > Long.MIN_VALUE) { if (staggerOffset == null ) { staggerOffset = windowStagger.getStaggerOffset(context.getCurrentProcessingTime(), size); } long start = TimeWindow.getWindowStartWithOffset( timestamp, (globalOffset + staggerOffset) % size, size); return Collections.singletonList(new TimeWindow (start, start + size)); } else { throw new RuntimeException ( "Record has Long.MIN_VALUE timestamp (= no timestamp marker). " + "Is the time characteristic set to 'ProcessingTime', or did you forget to call " + "'DataStream.assignTimestampsAndWatermarks(...)'?" ); } } public static TumblingEventTimeWindows of (Time size) { return new TumblingEventTimeWindows (size.toMilliseconds(), 0 , WindowStagger.ALIGNED); } ... }
关键的计算逻辑如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 @Override public Collection<TimeWindow> assignWindows ( Object element, long timestamp, WindowAssignerContext context) { if (timestamp > Long.MIN_VALUE) { if (staggerOffset == null ) { staggerOffset = windowStagger.getStaggerOffset(context.getCurrentProcessingTime(), size); } long start = TimeWindow.getWindowStartWithOffset( timestamp, (globalOffset + staggerOffset) % size, size); return Collections.singletonList(new TimeWindow (start, start + size)); } else { throw new RuntimeException ( "Record has Long.MIN_VALUE timestamp (= no timestamp marker). " + "Is the time characteristic set to 'ProcessingTime', or did you forget to call " + "'DataStream.assignTimestampsAndWatermarks(...)'?" ); } } public static long getWindowStartWithOffset (long timestamp, long offset, long windowSize) { final long remainder = (timestamp - offset) % windowSize; if (remainder < 0 ) { return timestamp - (remainder + windowSize); } else { return timestamp - remainder; } }
一句话总结 windonStart: 最靠近小于 timestamp 且为 windowSize 整数倍的数值。计算逻辑如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 windonStart = timestamp - remainder; windonStart = timestamp - (remainder + windowSize); remainder = (timestamp - offset) % windowSize; offset = (globalOffset + staggerOffset) % size;
以 TumblingEventTimeWindows.of(Time.seconds(5)) 为例：
1 2 3 4 5 6 globalOffset = 0 ; staggerOffset = 0 ; windowSize = 5 ; windonStart = timestamp - (timestamp % 5 )
即 windonStart 为最靠近小于 timestamp 且为 5 整数倍的数值。
工程代码:https://github.com/noahsarkzhang-ts/flink-lab/tree/main/flink-window-training)
