Mqtt 系列：MQTT 整体架构
参考现有一些厂商 MQTT Broker 的实现，发现大部分都要依赖于外部系统 MQ 来实现消息的存储或转发，MQTT Broker 仅用于终端的接入及协议的解析。在这种架构下，各结点可方便进行扩展，可应对大规模终端的接入。在小规模（几十万）的场景下，这个架构相对比较复杂。本文的目的主要是实现一个架构相对比较紧凑，且易于学习的 MQTT Broker 服务器，该服务器不用依赖于外部系统 MQ , 自带消息的集群路由功能。
概述
MQTT 是一种基于发布/订阅模式的轻量级消息传输协议，专门针对低带宽和不稳定网络环境的物联网应用而设计，可以用极少的代码为联网设备提供实时可靠的消息服务。MQTT 协议广泛应用于物联网、移动互联网、智能硬件、车联网、智慧城市、远程医疗、电力、石油与能源等领域。MQTT 有以下几个特点：
- 单容易实现
- 支持 QoS（设备网络环境复杂）
- 轻量且省带宽
- 数据无关（不关心 Payload 数据格式）
- 有持续地会话感知能力（时刻知道设备是否在线）
整体架构
参与的角色

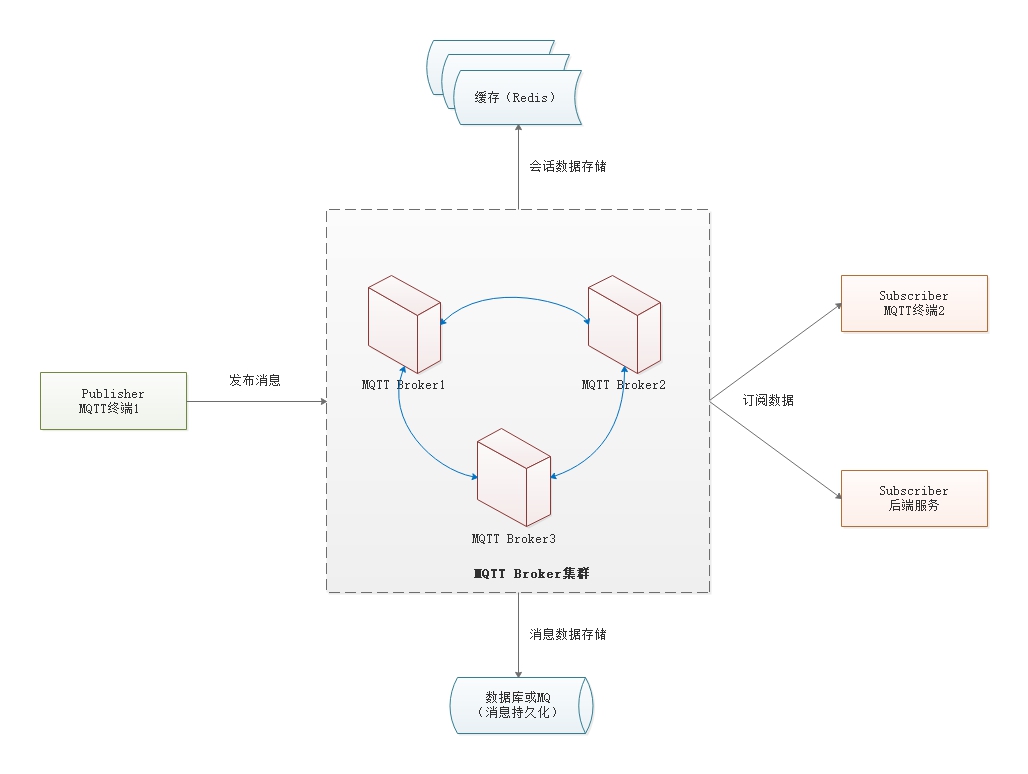

如上图所示，参与通信的角色有三方：
- Publisher: 消息发布者，向指定名称的
Topic发送消息； - Broker: 消息中转者，负责消息的路由转发，路由包括 Broker 间消息路由及单 Broker 终端路由；
- Subscirber: 消息订阅者，向 Broker 订阅指定的
Topic, Broker 根据特定的规则匹配满足条件的 Subscirber.
整体流程：
- Subsriber 订阅
Topic, Broker 保存Topic与该终端的订阅关系，同时会将该订阅消息广播给所有的 Broker, 建立起 Broker 间的订阅关系； - Publisher 发送消息到指定的
Topic，该消息发送到其中一台 Broker 上； - Broker 根据 Broker 间的订阅关系，将消息转发给订阅该
Topic的 broker，Broker 最终根据匹配规则找到对应的终端，并将消息转发给该终端； - Subscirber 收到消息并进行处理。
用户会话数据
每一个终端登陆 Broker 之后，会生成生个对应的 Session 对象，该对象代表了一个在线的终端。消息的订阅及推送都是以 Session 为单位进行的，一个 Session 对象包含了如下的数据：1）登陆数据；2）QoS 数据；3）Topic Offset；4）Will Topic。
1. 终端登陆数据
这些数据包括：clientId, 用户名，登陆的 broker 信息及在线状态。如果一个终端重复登陆，它会迫使之前的终端下线。由于前后两次登陆可能位于不同的 Broker 上，所以需要存储登陆的 Broker 信息，方便进行通知其终端下线。
2. QoS 数据
包括：
- 已经发送给客户端， 但是还没有完成确认的 QoS 1 和 QoS 2 级别的 PUBLISH 消息；
- 即将传输给客户端的 QoS 1 和 QoS 2 级别的消息；
- 客户端已经接收， 但是还没有完成确认的 QoS 2 级别的 PUBREL 消息；
- 准备发送给客户端的 QoS 0 级别的消息（可选）。
3. Topic Offset
为了保证 QoS，Session 需要记录 Topic 当前消费的进度，方便终端异常下线之后也能消费之前的数据。
4. Will Topic
终端在登陆时，可以指定 Will Topic，当终端异常下线时便可向该 Topic 推送终端异常下线消息。
缓存数据
除了与用户相关的会话数据需要缓存之外，还需要缓存一些全局数据，方便快速访问。
1. Retain 数据
每一个 Topic 可以维护一条 Retain 数据，每当有新终端订阅该 Topic 时，便可把该数据推送给新终端。
2. 订阅数据
终端 Topic 订阅关系需要缓存，避免终端异常下线之后订阅关系丢失。
持久化数据
要满足 QoS 1 和 QoS 2 级别的服务要求，需要将消息进行持久化，保证在异常情况下，数据也不会丢失。持久化数据需要满足以下条件：
Topicoffset(或 id ) 实现全局自增，根据 offset 的大小便可判断出是否有未消费的数据；- 可以按照 offset(或 id) 实现精准查询；
- 也可以按照 offset 实现快速范围查询。
