在 Moquette 中使用类似 Trie(单词查找树) 的数据结构来实现 Topic 的匹配，本文主要介绍这种数据结构。

Trie

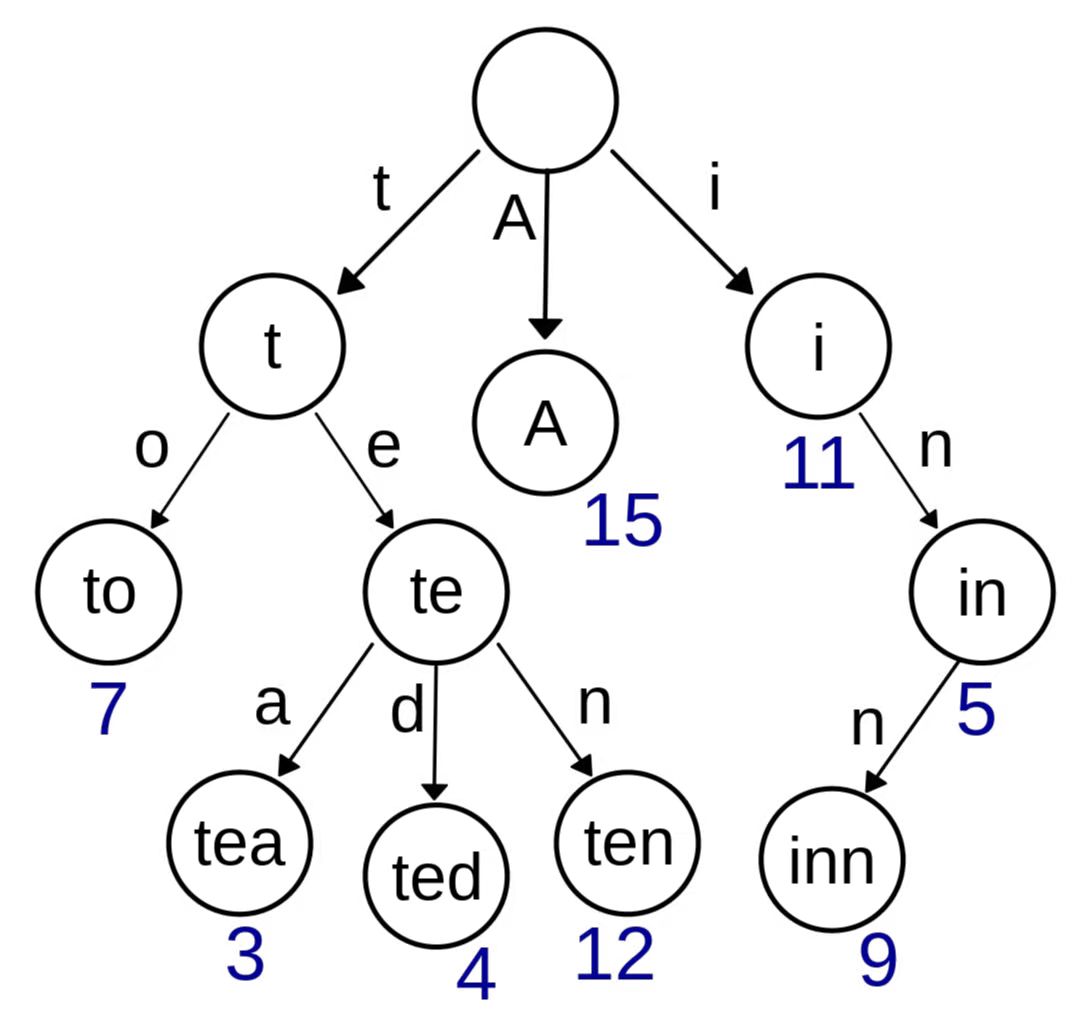

Trie 树，又称单词查找树，是一种树形结构，是一种哈希树的变种。典型应用是用于统计，排序和保存大量的字符串（但不仅限于字符串），所以经常被搜索引擎系统用于文本词频统计。它的优点是：利用字符串的公共前缀来减少查询时间，最大限度地减少无谓的字符串比较，查询效率比哈希树高。

mqtt-trie

每一条边或结点可代表一个字母，兄弟结点有相同的公共前缀。在搜索时，从头结点（头结点没有数据）开始，逐个字母进行匹配，从匹配的链路中继续同样的操作，直到所有字母匹配完毕。

CTrie

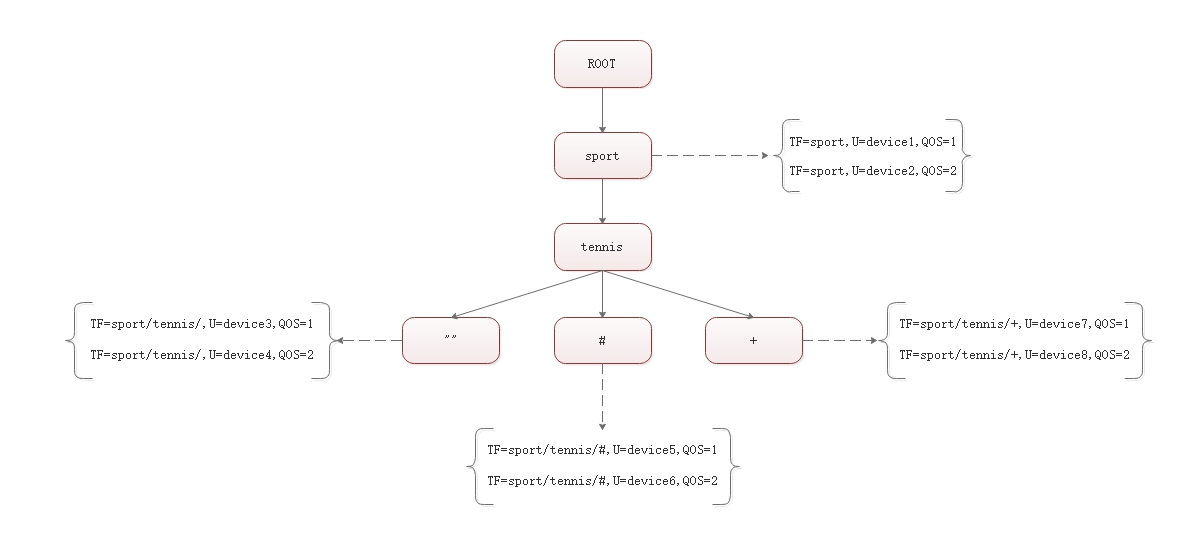

在 Moquette 中，参考Trie 树，实现了 CTrie 树来进行订阅关系的匹配，如下图便是由 Topic Filter 构成的 CTrie 树：

mqtt-ctrie

CTrie 树有以下特点：

  1. 起始结点为 ROOT 结点，该结点不关联数据；
  2. 每一个结点关联一个 Token 和一组订阅该 Token（确切地说应该是 Topic Filter） 的客户端；
  3. 从 ROOT 结点到每一个结点都代表了一个 Topic Filter;
  4. Topic Filter 中可以包括通配符，如 #,+, 其中 # 代表零个或多个层级，位于最后一个 Token, + 代表一个层级，可位于任意位置；
  5. 每一个层级都会关联一组订阅关系，该订阅关系包括如下内容：TF(Topic Filter), QoS 及 U(User, 代表一个客户端)；

说明：

  1. Topic: 消息主题，每一个消息都会有一个所属的 Topic;
  2. Topic Filter: 主题过滤器，也可叫主题表达式，每一个客户端订阅感兴趣的 Topic 时，都需要定义一个 Topic Filter，用来匹配或筛选消息；
  3. Token: Topic 具有层次结构，层级间使用 / 进行分隔，而一个 Token 则代表其中一个层级；
  4. Topic Filter 中可以包含通配符，如#,+，但 Topic中不能包含通配符。

实例：
以 sport/tennis/# Topic Filter 为例，它表示匹配 sport/tennis 及 sport/tennis/..下任意层级的 Topic, 其中 sport, tennis, # 代表三个层级或三个 Token.

重点说明：
sport/tennis 和 sport/tennis/ 是不一样的 Topic,sport/tennis 其中包括二个层级sport 和 tennis, 而 sport/tennis/ 包括三个层级 sport, tennis 和 "", 空串也是一层级。

匹配规则

在 MQTT 中，订阅关系中的 Topic Filter 会生成一棵 CTrie, MQTT Broker 每当收到一个消息时，便会使用该消息的 Topic 去 CTrie 树中查找订阅该 Topic 的客户端。匹配的本质便是 CTrie 树的查找匹配过程。

任意层级的匹配

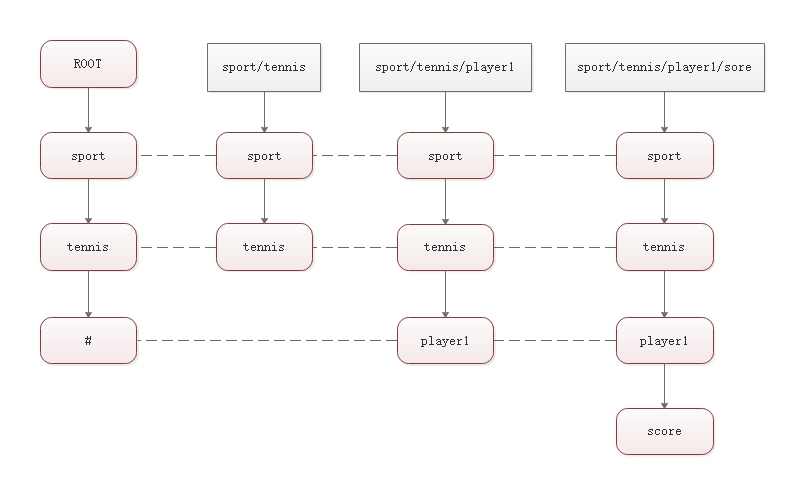

可以使用 # 进行多个层级的匹配，如下图所示：

mqtt-multi

说明：

  1. # 可以匹配父级 Topic, 如 sport/tennis;
  2. # 可以匹配任意多级 Topic, 如：sport/tennis/player1,sport/tennis/player1/score.

单个层级的匹配

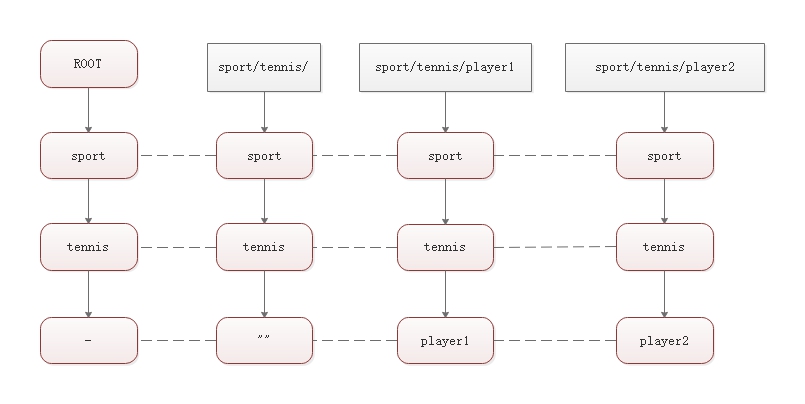

可以使用 + 进行单个层级的匹配，如下图所示：

mqtt-single

说明：

  1. + 不匹配父级 Topic;
  2. + 只匹配一级 Token, 如：sport/tennis/,sport/tennis/player1,sport/tennis/player2.
