搭建 FFmpeg windows 开发环境

发表于 分类于 阅读次数：

本文讲述在 windows 环境下如何搭建 FFmpeg 开发环境，并列出常用的 cmake 常用指令。

环境说明

使用到的环境：

  • OS: windows 10
  • IDE: CLion 2024.1.2
  • FFEMPEG: 4.4
  • CMAKE: 3.28

下载 FFMPEG 共享库

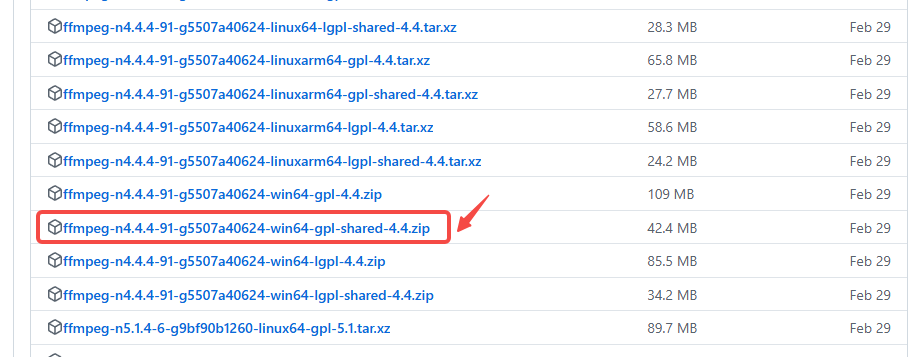

由于搭建的是 C 语言项目，需要引入 FFMPEG 共享库，可以从官网下载。 ffmpeg共享库

根据需要下载指定平台指定版本的共享库，如 windows 平台 4.4版本的共享库，下载完成之后解压即可。

新建项目

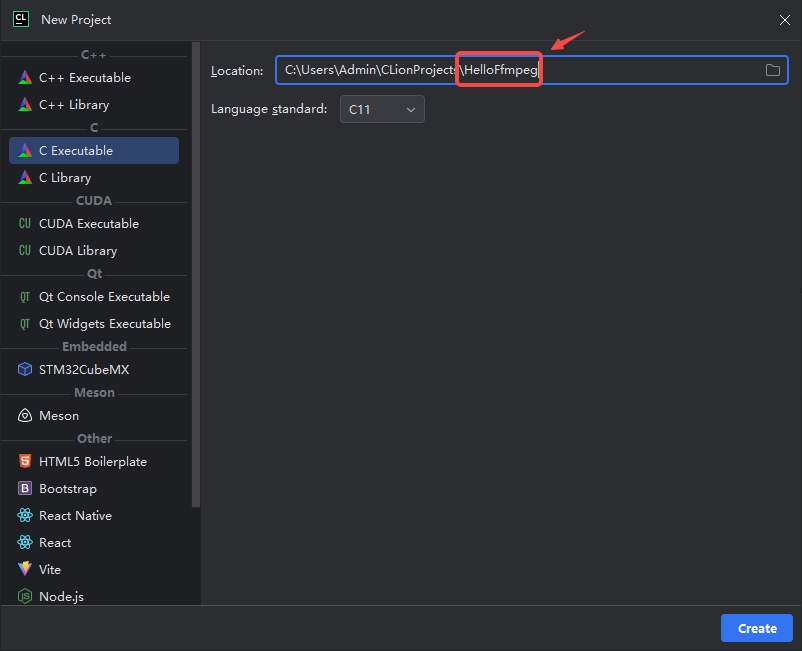

新建一个 C 语言项目，名称可以任意指定，如 HelloFfmpeg。 新建工程

在项目中使用 CMake 来构建，默认会生成 CMakeList.txt 文件。

CMake 介绍

CMake 是个一个开源的跨平台自动化建构系统，用来管理软件建置的程序，并不依赖于某特定编译器，并可支持多层目录、多个应用程序与多个函数库。 CMake 通过使用简单的配置文件 CMakeLists.txt，自动生成不同平台的构建文件（如 Makefile、Ninja 构建文件、Visual Studio 工程文件等），简化了项目的编译和构建过程。 CMake 本身不是构建工具，而是生成构建系统的工具，它生成的构建系统可以使用不同的编译器和工具链。

工作流程

  1. 编写 CMakeLists.txt 文件： 定义项目的构建规则和依赖关系；
  2. 生成构建文件： 使用 CMake 生成适合当前平台的构建系统文件（例如 Makefile、Visual Studio 工程文件）；
  3. 执行构建： 使用生成的构建系统文件（如 make、ninja、msbuild）来编译项目。

默认 CMakeList.txt 说明

默认生成的 CMakeList.txt 文件只包含一些最基本的指令，如下所示：

1
2
3
4
5
6
7
8
9
10
11
# 指定支持的 cmake 最低版本
cmake_minimum_required(VERSION 3.28)

# 指定工程的名称及使用的语言
project(HelloFfmpeg C)

# 指定支持的 C 语言规范
set(CMAKE_C_STANDARD 11)

# 指定生成程序名称及源代码
add_executable(HelloFfmpeg main.c)

此时，还未引入任何第三方库，下面引入 FFmpeg 库。

引入 FFmpeg 库

假定 FFmpeg 共享库已经安装到指定目录下，如：D:/app/ffmpeg-shared-4.4，目录结构如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
D:.
+---bin
+---doc
+---include
|   +---libavcodec
|   +---libavdevice
|   +---libavfilter
|   +---libavformat
|   +---libavutil
|   +---libpostproc
|   +---libswresample
|   \---libswscale
\---lib
    \---pkgconfig
说明：

  • bin: FFmpeg 可执行文件；
  • include: FFmpeg 头文件，程序需要引入；
  • lib: FFmpeg 动态库，程序需要引入。

条件已经准备好，现在只需要向 CMakeList.txt 文件中加入如下配置，便可引入 FFmpeg 库。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
# 设置 CMake 构建目录
# 指定存放程序生成的静态库的目录
set(CMAKE_ARCHIVE_OUTPUT_DIRECTORY ${CMAKE_BINARY_DIR}/lib)
# 指定存放程序生成的动态库的目录
set(CMAKE_LIBRARY_OUTPUT_DIRECTORY ${CMAKE_BINARY_DIR}/lib)
# 指定存放可执行软件的目录
set(CMAKE_RUNTIME_OUTPUT_DIRECTORY ${CMAKE_BINARY_DIR}/bin)

# 指定 FFmpeg 安装目录，并将目录赋值给 FFMPEG_DEV_ROOT 变量，
# 方便后续指令引用
set(FFMPEG_DEV_ROOT D:/app/ffmpeg-shared-4.4)

# 设置 FFmpeg 环境变量
# 指定 FFmpeg 头文件目录
include_directories(${FFMPEG_DEV_ROOT}/include)
# 指定 FFmpeg 动态库目录
link_directories(${FFMPEG_DEV_ROOT}/lib)
# 指定需要连接到程序中的动态库列表
link_libraries(
        avcodec
        avformat
        avfilter
        avdevice
        swresample
        swscale
        avutil
)

# 复制动态库 dll 文件
# 查询 FFmpeg 安装目录下所有的动态库列表，并赋值给 ffmpeg_shared_libries 变量
file(GLOB ffmpeg_shared_libries ${FFMPEG_DEV_ROOT}/bin/*dll)
# 将 FFmpeg 动态库复制到 CMake 构建目录，运行程序需要用到
file(COPY ${ffmpeg_shared_libries} DESTINATION ${CMAKE_RUNTIME_OUTPUT_DIRECTORY})

在配置 CMake 的构建目录时，使用了 CMAKE_BINARY_DIR 变量，该变量指定了程序最上层的构建目录，它的值一般由执行 cmake 命令时由 -B 参数指定，如下所示：

1
cmake.exe -DCMAKE_BUILD_TYPE=Debug -S D:\app\project\HelloFfmpeg -B D:\app\project\HelloFfmpeg\cmake-build-debug
在该命令中，-S 参数指定源码目录，它的值赋给 CMAKE_SOURCE_DIR 变量，-B 参数指定 build 目录，它的值赋给 CMAKE_BINARY_DIR 变量，这些变量在 CMakeList.txt 文件中可直接使用。

使用 FFmpeg 库

在项目中已经引入了 FFmpeg 库，在程序中便可直接使用它了。为了检验引入成果，我们可以简单输出 FFmpeg avcodec 的配置信息，若输出则表示引入成功。

1
2
3
4
5
6
7
8
9
10
11
12
13
#include <stdio.h>

// 引入 FFmpeg 头文件
#include <libavcodec/avcodec.h>

int main(void) {
    printf("Hello, FFmpeg!\n");

    // 输出 avcodec 配置信息
    printf("%s", avcodec_configuration());

    return 0;
}

CMake 常用指令说明

cmake_minimum_required

指定 CMake 的最低版本要求 语法：

1
cmake_minimum_required(VERSION <version>)

实例：

1
cmake_minimum_required(VERSION 3.28)

project

定义项目的名称和使用的编程语言 语法：

1
project(<project_name> [<language>...])

实例：

1
project(HelloFfmpeg C)

add_executable

指定要生成的可执行文件和其源文件 语法：

1
add_executable(<target> <source_files>...)

实例：

1
add_executable(HelloFfmpeg main.c)

add_library

用于定义和构建一个库（静态库或共享库）目标。库是一组编译后的对象文件的集合，它可以供其他目标（如可执行文件或其他库）链接使用。 语法：

1
2
3
add_library(<name> [STATIC | SHARED | MODULE]
            [EXCLUDE_FROM_ALL]
            [<source>...])

  • STATIC：指定创建静态库。静态库在链接时会被完全合并到可执行文件中。
  • SHARED：指定创建共享库（也称为动态库或共享对象）。共享库在运行时加载，多个可执行文件可以共享同一个库实例。
  • MODULE：用于一些平台，用于创建用于插件加载的库

实例：

1
add_library(MyLibrary STATIC library.cpp)

add_subdirectory

用于向当前项目添加一个子目录。它允许你在主项目中包含其他的子项目，每个子项目都可以拥有自己的 CMakeLists.txt 文件和构建配置。 语法：

1
add_subdirectory(source_dir [binary_dir] [EXCLUDE_FROM_ALL] [SYSTEM])

  • source_dir：要添加的子目录的源代码目录。
  • binary_dir：可选，要求在指定的二进制目录中进行构建。如果省略，将在主项目的构建目录中进行构建。
  • EXCLUDE_FROM_ALL：可选，如果指定了该选项，子目录的构建将不会作为主项目的一部分进行，默认情况下会构建。

假设项目结构如下：

1
2
3
4
5
6
7
8
9
HelloFfmpeg/
|-- CMakeLists.txt
|-- src/
|   |-- main.cpp
|   |-- ...
|-- subproject/
|   |-- CMakeLists.txt
|   |-- submain.cpp
|   |-- ...

在 HelloFfmpeg/CMakeLists.txt 中，可以使用 add_subdirectory 命令来添加 subproject 子目录：

1
add_subdirectory(subproject)
在 subproject/CMakeLists.txt 中，你可以定义子项目的构建规则和配置。 通过使用 add_subdirectory，你可以将项目拆分为更小的模块，每个模块都有自己的构建和配置。这种方法有助于提高项目的可维护性和清晰度，同时允许在不同的子项目中定义不同的构建和设置。

用于指定目标与其他库之间的链接关系。它告诉 CMake 在链接可执行文件或库时需要使用哪些其他库。这通常用于链接目标与依赖的库，包括系统库和自定义库。 语法：

1
2
3
4
5
target_link_libraries(target_name
    PRIVATE lib1 lib2 ...
    PUBLIC lib3 lib4 ...
    INTERFACE lib5 lib6 ...
)

  • target_name：要链接的目标的名称；
  • PRIVATE：这些库将会链接到目标自身。这对于库的实现细节和内部使用的依赖非常有用；
  • PUBLIC：这些库将会链接到目标自身以及使用该目标的其他目标。这对于公共接口库的依赖非常有用；
  • INTERFACE：这些库将会链接到使用该目标的其他目标，但不会链接到目标自身。

实例：

1
target_link_libraries(HelloAppBinary PUBLIC operations logger)
链接 HelloAppBinary可执行文件与 operations，logger静态库。

同 target_link_libraries，该指令已经在新版本中废弃，建议使用target_link_libraries。 它们使用上的区别是：

  • target_link_libraries 要在 add_executable 之后；
  • link_libraries 要在 add_executable 之前。

语法：

1
link_libraries(<dirs>...)

实例：

1
2
3
4
5
6
7
8
9
link_libraries(
        avcodec
        avformat
        avfilter
        avdevice
        swresample
        swscale
        avutil
)

该指令的作用主要是指定要链接的库文件的路径。 语法：

1
link_directories(<dirs>...)
实例：
1
link_directories(${FFMPEG_DEV_ROOT}/lib)

include_directories

添加头文件搜索路径。 语法：

1
include_directories(<dirs>...)
实例：
1
include_directories(${FFMPEG_DEV_ROOT}/include)

aux_source_directory

添加源文件目录。 语法：

1
aux_source_directory(<dir> <variable>)
实例：
1
aux_source_directory(src SRC_DIR)

target_include_directories

指定目标的头文件搜索路径，通常用于为特定的目标（比如可执行文件、静态库、共享库等）设置编译时的头文件搜索路径。 语法：

1
2
3
target_include_directories(<target> [SYSTEM] [AFTER|BEFORE]
  <INTERFACE|PUBLIC|PRIVATE> [items1...]
  [<INTERFACE|PUBLIC|PRIVATE> [items2...] ...])
实例：
1
target_include_directories(MyExecutable PRIVATE ${PROJECT_SOURCE_DIR}/include)

find_package

自动检测和配置外部库和包，常用于查找系统安装的库或第三方库。可通过 PACKAGE_FOUND 变量判断是否找到，其中 PACKAGE 为包的名称，另外通过 PACKAGE_INCLUDE_DIRS、PACKAGE_LIBRARY_DIRS 及 PACKAGE_DIR 三个命令查看头文件、库文件及包目录。 语法：

1
2
3
4
5
find_package(<package> [version] [EXACT] [QUIET] [MODULE]
             [REQUIRED] [[COMPONENTS] [components...]]
             [OPTIONAL_COMPONENTS components...]
             [NO_POLICY_SCOPE])

  • package：必填参数。需要查找的包名，注意大小写；
  • version 和 EXACT：可选参数，version指定的是版本，如果指定就必须检查找到的包的版本是否和version兼容。如果指定EXACT则表示必须完全匹配的版本而不是兼容版本就可以；
  • QUIET：可选参数，表示如果查找失败，不会在屏幕进行输出（但是如果指定了REQUIRED字段，则QUIET无效，仍然会输出查找失败提示语）。
  • MODULE：可选字段。指定查找模式；
  • REQUIRED：可选字段。表示一定要找到包，找不到的话就立即停掉整个CMake。而如果不指定REQUIRED则CMake会继续执行。

实例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# 基本用法
find_package(Boost REQUIRED)

# 指定版本
find_package(Boost 1.70 REQUIRED)

# 查找库并指定路径
find_package(OpenCV REQUIRED PATHS /path/to/opencv)

# 使用查找到的库：
target_link_libraries(MyExecutable Boost::Boost)

# 设置包含目录和链接目录：
include_directories(${Boost_INCLUDE_DIRS})
link_directories(${Boost_LIBRARY_DIRS})

file

执行各种文件和目录操作，如拷贝、移动、创建目录、查找文件等。

语法：

1
2
3
4
5
6
7
8
9
# 拷贝文件：
file(COPY source_file DESTINATION destination_directory)

# 移动文件：
file(RENAME old_name new_name)

# 查找文件：
file(GLOB variable [LIST_DIRECTORIES true/false] [globbing expressions])
# 这个命令可以用来查找满足指定模式的文件，并将结果存储在变量中。你可以使用通配符或正则表达式来指定匹配的模式。

实例：

1
2
3
4
5
# 拷贝文件：
file(COPY ${CMAKE_CURRENT_SOURCE_DIR}/small_bunny_1080p_60fps.mp4 DESTINATION ${CMAKE_RUNTIME_OUTPUT_DIRECTORY})

# 查找文件：
file(GLOB ffmpeg_shared_libries ${FFMPEG_DEV_ROOT}/bin/*dll)

set 变量

在CMake中，变量是用来存储信息，如路径、配置选项或是决定构建过程中行为的参数 语法： 1、设置变量: 使用set命令来定义或修改变量的值。

1
set(MY_VARIABLE "SomeValue")

2、使用变量: 在引用变量时使用${}语法

1
message(STATUS "The value of MY_VARIABLE is: ${MY_VARIABLE}")
3、变量作用域: 变量在其被定义的目录和子目录中可见。可以设置父目录的变量或者使用CACHE选项来跨目录访问变量。

常见变量类型：

  • 内置变量: CMake预定义的变量，如CMAKE_PROJECT_NAME, CMAKE_C_COMPILER等，用于提供关于项目和构建环境的信息。
  • 环境变量: 使用\(ENV{VAR_NAME}语法来访问，如\)ENV{PATH}。
  • 缓存变量: 使用set(VAR VALUE CACHE TYPE DOCSTRING)设置，这些变量值将被存储在CMakeCache.txt中，并在项目重新配置时保持。

常用的CMake变量：

  • CMAKE_PROJECT_NAME: 当前项目的名称。
  • CMAKE_C_COMPILER: C编译器的完整路径。
  • CMAKE_CXX_COMPILER: C++编译器的完整路径。
  • CMAKE_SOURCE_DIR: 项目的顶级源目录。
  • CMAKE_BINARY_DIR: 项目的顶级构建目录。
  • CMAKE_CURRENT_SOURCE_DIR: 当前处理的CMakeLists.txt所在的源目录。
  • CMAKE_CURRENT_BINARY_DIR: 当前处理的CMakeLists.txt所在的构建目录。

使用变量的几点注意

  • 字符串和列表: 在CMake中，变量可以存储字符串或列表（字符串序列）。列表使用分号;分隔。
  • 变量引用: 总是使用${}来引用变量。
  • 修改和作用域: 注意变量的修改可能会影响到其他目录或父目录，尤其是在使用全局变量或缓存变量时。

option

在CMake中，option()命令用于定义和管理用户在配置项目时可以设置的选项。这些选项通常用于控制构建过程中是否启用某些功能或代码块。

语法：

1
option(<option_variable> "description of the option" [initial value])

实例：

1
2
3
4
5
6
7
#The option command
option(OPTIMIZE "Do we want to optimize the operation?" ON)
message("Are we optimizing? ${OPTIMIZE}")

if(OPTIMIZE)
    message("We are optimizing.")
endif()

message

message 命令用于在执行 CMake 配置过程中输出信息。它通常用于调试、显示变量的值、显示错误或状态消息等。 语法：

1
message([<mode>] "message text" ...)

mode 指定消息类型。可以是以下几种：

  • STATUS: 输出前缀为--的消息，通常用于显示状态信息。
  • WARNING: 生成警告信息，但不会停止CMake的配置或生成过程。
  • AUTHOR_WARNING: 类似于WARNING，但是可以被开发者关闭。
  • SEND_ERROR: 产生一个错误，错误信息会被输出，并且会停止CMake的进程。
  • FATAL_ERROR: 立即停止所有CMake的操作，并退出。错误信息会被输出。
  • DEPRECATION: 如果使用的是CMake的过时特性，可以用这个模式来显示废弃警告。

实例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
# 基本状态消息
message(STATUS "Configuring Project")

# 显示变量的值
set(VAR_NAME "Hello World")
message(STATUS "The value of VAR_NAME is: ${VAR_NAME}")

# 警告消息
message(WARNING "This is a warning message")

# 发送错误消息，将会停止CMake的配置或生成过程
message(SEND_ERROR "Error encountered!")

# 致命错误，将立即终止CMake进程
message(FATAL_ERROR "Fatal error occurred")

list

list命令用于操作列表，其中列表是由分号分隔的字符串。列表在CMake中非常普遍，用于处理路径集合、源文件、定义标志等。list命令提供了一组功能来操作这些列表，包括添加元素、删除元素、查询列表信息等。 语法：

1
2
3
4
5
6
list(LENGTH <list> <out-var>)
list(GET <list> <element index> [<index> ...] <out-var>)
list(JOIN <list> <glue> <out-var>)
list(APPEND SOURCES additional.cpp)
list(REMOVE_ITEM SOURCES del.cpp)

实例：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
# 定义一个列表变量
set(SOURCES main.cpp helper.cpp utils.cpp)

# 向列表中添加元素
list(APPEND SOURCES additional.cpp)

# 获取列表长度
list(LENGTH SOURCES len)

# 输出列表长度
message(STATUS "Number of source files: ${len}")

# 获取并打印列表中的所有元素
foreach(SRC IN LISTS SOURCES)
    message(STATUS "Source file: ${SRC}")
endforeach()

# 删除元素
list(REMOVE_ITEM srcs ${debug_src})

if

条件语句 语法：

1
2
3
4
5
6
7
8
if(expression)
  # Commands
elseif(expression)
  # Commands
else()
  # Commands
endif()

实例：
1
2
3
if(CMAKE_BUILD_TYPE STREQUAL "Debug")
  message("Debug build")
endif()

foreach

循环语句 语法：

1
2
3
4
foreach(loop_var IN LISTS list_name)
    # 执行对每个元素的操作...
endforeach()

实例：
1
2
3
4
5
foreach(src  ${srcs})
    get_filename_component(TARGET ${src} NAME)
    add_executable(${TARGET} ${src})
    message(STATUS "${TARGET} added")
endforeach()

get_filename_component

获取完整文件名的特定部分

语法：

1
get_filename_component(<var> <Filename> <mode> [CACHE])

mode 可取值范围:

  • DICECTORY：没有文件名的目录，路径返回时带有正斜杠，并且没有尾部斜杠。
  • NAME：不带名录的文件名
  • EXT：文件名的最长扩展名
  • NAME_WE：不带目录或最长扩展名的文件名
  • LAST_EXT：文件名的最后扩展名
  • NAME_WLE：文件目录或最后扩展名的文件名
  • PATH：DIRECTORY的别名（cmake <= 2.8.11）

实例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
SET(filename /tmp/cmake.dat.log.tmp)
get_filename_component(d ${filename} DIRECTORY)
get_filename_component(n ${filename} NAME ABSOLUTE)
get_filename_component(nw ${filename} NAME_WE ABSOLUTE)
get_filename_component(nwl ${filename} NAME_WLE ABSOLUTE)
get_filename_component(e ${filename} EXT ABSOLUTE)
get_filename_component(le ${filename} LAST_EXT ABSOLUTE)

message("${filename} DIRECTOYR:${d}")
message("${filename} NAME:${n}")
message("${filename} NAME_WE:${nw}")
message("${filename} NAME_WLE:${nwl}")
message("${filename} EXT:${e}")
message("${filename} LAST_EXT:${le}")

# output
/tmp/cmake.data.log.tmp DIRECTOYR:/tmp
/tmp/cmake.data.log.tmp NAME:cmake.dat.log.tmp
/tmp/cmake.data.log.tmp NAME_WE:cmake
/tmp/cmake.data.log.tmp NAME_WLE:cmake.dat.log
/tmp/cmake.data.log.tmp EXT:.dat.log.tmp
/tmp/cmake.data.log.tmp LAST_EXT:.tmp


参考：

1. CMake 教程
